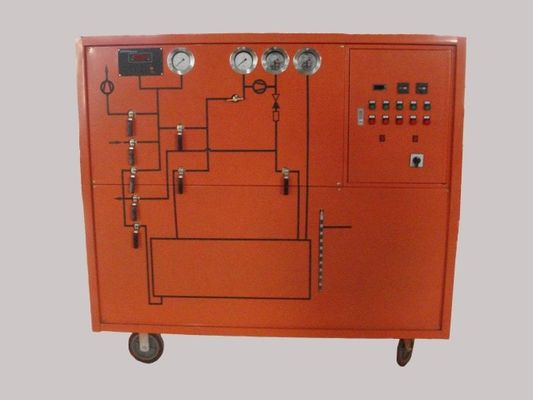

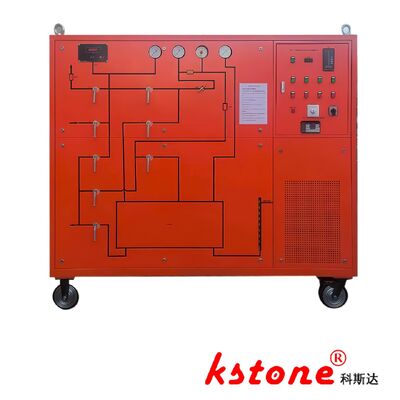

Podstawowe urządzenie do odzysku SF6 do obsługi ręcznej, sprężarka 36 m3/h [KSLH-36Y/54/100]

Obsługa ręczna, podstawowe urządzenie do odzysku SF6, napięcie robocze trójfazowe 380V 50Hz

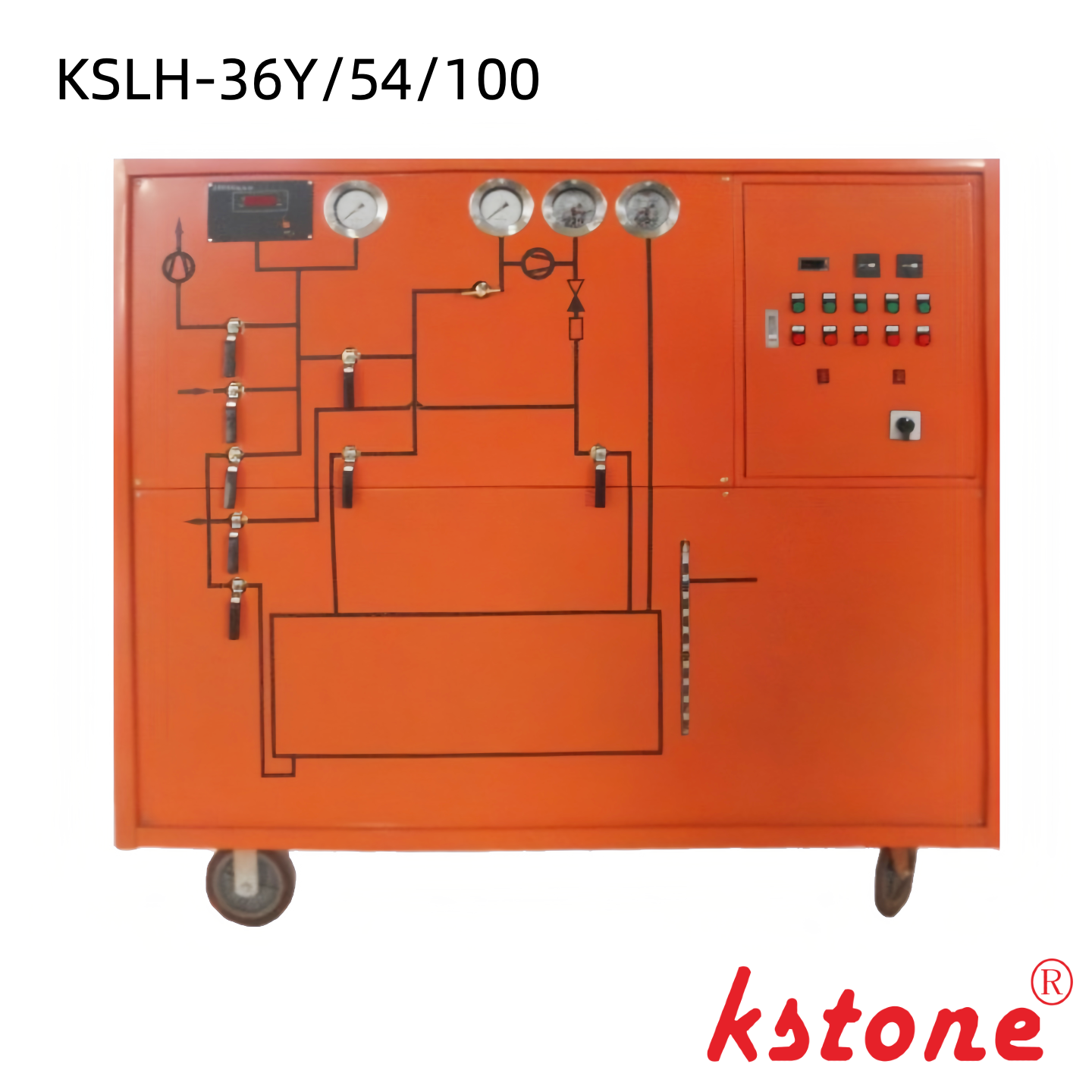

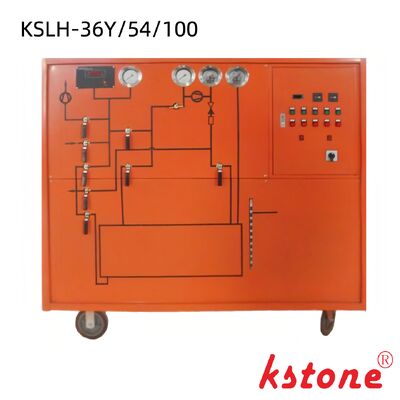

KSLH-36Y/54/100

Główne parametry techniczne
1. Parametry wydajności urządzenia
Typ: Zamrażanie skroplone, chłodzone powietrzem, mobilne, pchane ręcznie
Temperatura otoczenia pracy -10 ℃~40 ℃
Ciśnienie początkowe (MPa) 0,8
Ciśnienie końcowe odzysku (MPa) ≤ 0,053
Czas wymagany dla objętości 1m3 (h/m3) * ≤ 0,5
Ciśnienie początkowe (Pa) ≤ 133
Ciśnienie końcowe napełniania (MPa) 0,7
Czas wymagany dla objętości 1m3 (h/m3) ≤ 0,2
Czas potrzebny na uzyskanie próżni od 0,1 MPa do 133 Pa (h/m3) * * ≤ 1,0
Próżnia graniczna (Pa) ≤ 10
Próżnia utrzymywana na poziomie 133 Pa przez 24 godziny ze wzrostem wartości (Pa) ≤ 400
Roczny wskaźnik wycieku ≤ 1%
Zawartość wilgoci SF6 po recyklingu (PPM/V) * * * ≤ 60
Czystość gazu i zawartość oleju (PPM/G) ≤ 10
Metoda przechowywania: Ciecz
Ciśnienie przechowywania (MPa) 8
Pojemność (L) 100
Pojemność magazynowania gazu (kg) 100
Metoda regeneracji filtra osuszającego: Regeneracja przez aktywację cieplną w próżni
Zasilanie trójfazowe czteroprzewodowe 3 Φ 380V 50Hz
Moc całkowita (kW) ≤ 10
Hałas dB (A) ≤ 75

2. Główne parametry wydajności komponentów
Forma półzamknięta
Teoretyczna wydajność m3/h 36
Maksymalne ciśnienie wylotowe MPa 3,5
Dopuszczalne ciśnienie wylotowe MPa 3,0
Sprężarka SF6
Minimalne dopuszczalne ciśnienie ssania KPa 53
Maksymalne dopuszczalne ciśnienie ssania MPa 1,0
Maksymalna temperatura wylotowa ℃ 130
Olej smarujący Olej chłodniczy HD25
Moc kW 2,2
Pompa próżniowa
Szybkość ekstrakcji L/s 15
Próżnia graniczna pompy próżniowej Pa ≤ 15
Olej smarujący Olej chłodniczy HD25
Moc kW 2,2
Zasilanie 3 Φ 380V 50Hz
Zbiornik Kategoria 2
Ciśnienie projektowe MPa 8
Temperatura projektowa zbiornika ℃ 45
Pojemność zbiornika magazynowego L 100

Pojemność magazynowa zbiornika kg 100

Parametry transportowe
Fumigowana drewniana skrzynia
Wymiary: 1600 * 1000 * 1200
