Całkowicie automatyczny wózek serwisowy SF6 do odzyskiwania, odkurzania i ładowania

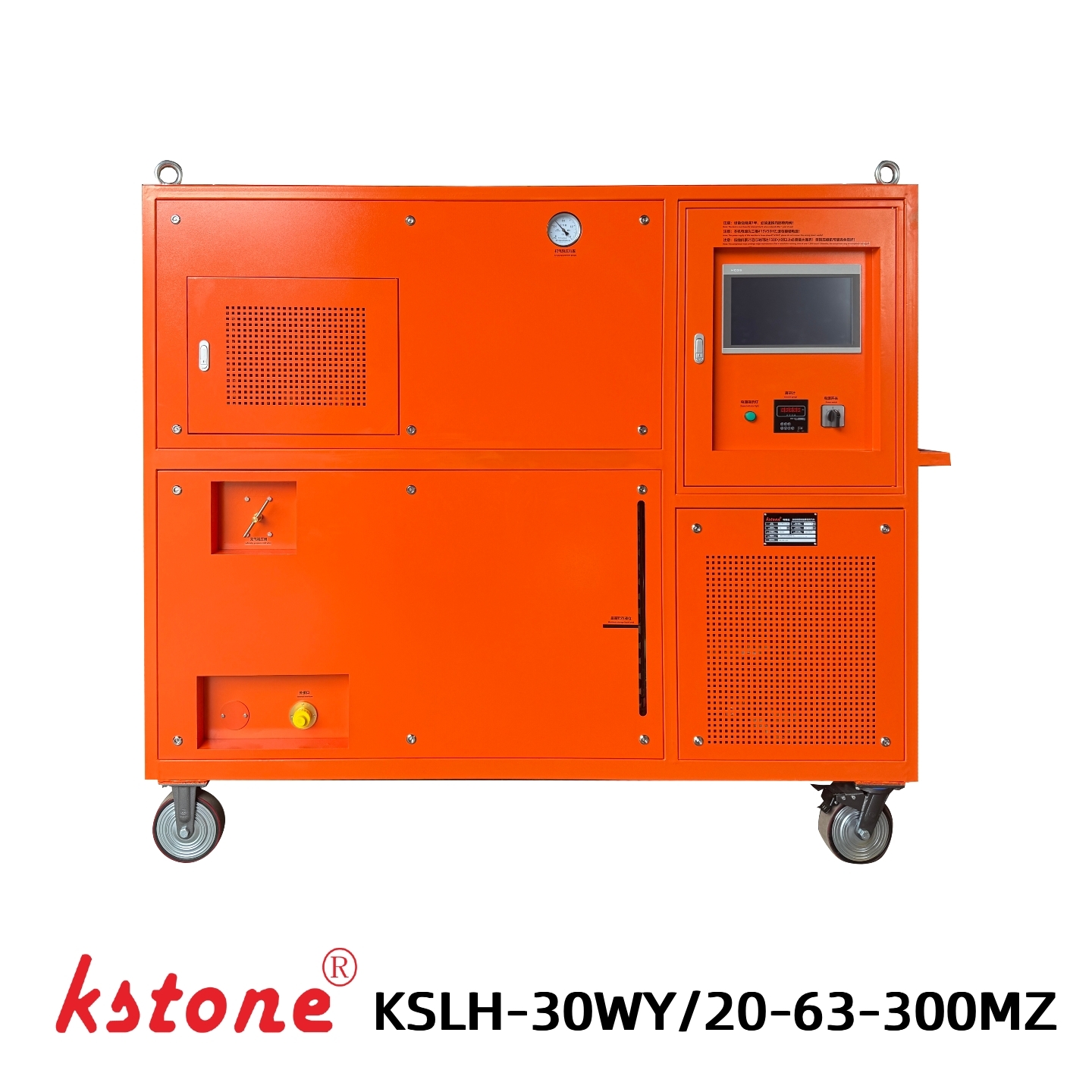

Całkowicie automatyczny wózek serwisowy SF6 do odzyskiwania, odkurzania i ładowania KSLH-30WY/20-63-300MZ

Zintegrowany system odzyskiwania, odkurzania, ładowania, magazynowania i suszenia gazu SF6 z 300-litrowym zbiornikiem magazynowym

Przegląd produktu

W sprawieKSLH-30WY/20-63-300MZ W pełni automatyczny wózek serwisowy SF6jest zintegrowanym systemem obróbki gazu SF6 zaprojektowanym doodzyskiwanie, odkurzanie, ładowanie, magazynowanie, napełnianie butli i suszenie gazu SF6podczas produkcji, instalacji, uruchomienia i konserwacji sprzętu elektrycznego SF6.

System przyjmujezasada skraplania pod wysokim ciśnieniemPodczas odzyskiwania SF6 gaz jest sprężany do wyższego ciśnienia i skroplony w celu skutecznego przechowywania lub przenoszenia do butli gazowych.Wbudowany system filtracji i suszenia pomaga usunąć wilgoć i zanieczyszczenia z odzyskanego gazu SF6.

Wyposażone wSystem sterowania ekranem dotykowym PLC, wózek serwisowy zapewnia automatyczne tryby pracy w zakresie odkurzania, odzyskiwania SF6, zrównoważonego ładowania i ładowania wspomaganego przez sprężarka.Przepływ procesu i stan pracy mogą być wyświetlane bezpośrednio na ekranie dotykowym, uproszczając obsługę i ograniczając ręczną interwencję.

System wykorzystujekonstrukcja chłodzona powietrzemi mobilna konfiguracja ręczna, pozwalająca na pracę bez zewnętrznego źródła wody.

ZNaczynie do przechowywania 300 l, aSprężarka SF6 o pojemności 30 m3/h, orazPompy próżniowe 63 m3/h, KSLH-30WY/20-63-300MZ nadaje się do profesjonalnych zastosowań związanych z obsługą gazu SF6 obejmujących GIS, wyłączniki i inne urządzenia elektryczne izolowane SF6.

Kluczowe cechy

Całkowicie automatyczne sterowanie PLC

Zintegrowany system sterowania PLC zapewnia automatyczne tryby pracy w zakresie odkurzania, odzyskiwania, zrównoważonego ładowania i ładowania wspomaganego przez sprężarkę.Przepływ procesu i parametry operacyjne są wyświetlane na ekranie dotykowym.

Wyższe ciśnienie SF6

System wykorzystuje technologię skroplenia pod wysokim ciśnieniem w celu przekształcenia odzyskanego gazu SF6 w ciecz w celu skutecznego przechowywania, zwiększając efektywność odzysku i zmniejszając zapotrzebowanie na objętość przechowywania.

Zintegrowane odzyskiwanie, odkurzanie i ładowanie SF6

Jeden wózek serwisowy łączy wiele podstawowych funkcji obsługi SF6, w tym:odzyskiwanie gazu, ewakuacja próżni, ładowanie, przechowywanie i napełnianie butli.

Naczynie magazynowe SF6 o pojemności 300 l

Zintegrowany zbiornik magazynowy ma objętość nominalną300 li pojemność przechowywania SF6 w stanie ciekłym do300 kg, zapewniające przechowywanie na pokładzie podczas eksploatacji.

System próżniowy o dużej pojemności

System jest wyposażony wPompy próżniowe 63 m3/hz maksymalną próżnią ≤ 10 Pa do ewakuacji urządzeń elektrycznych SF6 przed ładowaniem gazem.

Suszenie i oczyszczanie gazem

W procesie odzyskiwania SF6 włączony jest system filtracji i suszenia.aktywacja ogrzewania próżniowego regeneracja, przyczyniając się do utrzymania wydajności suszenia systemu.

Projektowanie mobilnego urządzenia chłodzonego powietrzem

Konfiguracja chłodzona powietrzem eliminuje potrzebę zewnętrznego źródła wody.

Główne funkcje

• Całkowicie automatyczne odzyskiwanie gazu SF6
• SF6 Ewakuacja próżniowa
• SF6 Ładowanie gazu
• Wyważone obciążenie ciśnieniem
• Ładowanie z napędem kompresorowym
• SF6 Przechowywanie gazu
• SF6 Wypełnianie butli
• SF6 Filtracja gazu
• SF6 Suszenie gazowe
• SF6 Oczyszczanie gazu
• Samoregeneracyjna filtracja desykantów
• PLC sterowanie ekranu dotykowego

Wnioski

KSLH-30WY/20-63-300MZ jest przeznaczony do obsługi gazu SF6 związanego z produkcją, instalacją, uruchomieniem i konserwacją urządzeń elektrycznych.

Utrzymanie GIS

System może być wykorzystywany do odzyskiwania SF6 przed utrzymaniem GIS i ewakuacji urządzenia przed ponownym napełnieniem gazem SF6.

SF6 Przerywacze

Odpowiednie do odzyskiwania, odkurzania i ładowania gazu SF6 podczas instalacji, konserwacji i serwisowania wyłącznika.

SF6 Produkcja urządzeń elektrycznych

Zintegrowane funkcje odzyskiwania, odkurzania i ładowania sprawiają, że system nadaje się do obsługi gazu SF6 podczas produkcji i montażu urządzeń elektrycznych izolowanych SF6.

Instalacja i uruchomienie urządzeń

Pojazd serwisowy może być stosowany do ewakuacji próżni i napełniania SF6 podczas instalacji i uruchamiania GIS i innych urządzeń izolowanych SF6.

SF6 Odzyskiwanie i magazynowanie gazu

Odzyskane SF6 można skropnić i przechowywać w zintegrowanym zbiorniku 300 l lub przenosić do butli gazowych.

SF6 Ponowne wykorzystanie i obróbka gazu

System filtracji i suszenia pomaga uwarunkować odzyskany gaz SF6 przed późniejszym przechowywaniem lub ponownym wykorzystaniem, w zależności od jakości gazu i wymagań zastosowania.

Specyfikacje techniczne

Wydajność systemu

Sprężarka SF6

KSLH-30WY/20-63-300MZ jest wyposażony wpółhermetyczny, chłodzony powietrzem sprężar SF6zaprojektowane do odzyskiwania i skroplania SF6 pod wysokim ciśnieniem.

System pompowania próżniowego

System zawiera wysokiej wydajności system pompowania próżniowego do ewakuacji urządzeń elektrycznych SF6 przed ładowaniem gazem.

Bezolejna pompa próżniowa

Do systemu włączona jest dodatkowa bezolejna pompa próżniowa.

SF6 Naczynie magazynowe

Zintegrowany zbiornik do przechowywania pozwala na przechowywanie odzyskanego SF6 w postaci ciekłej po procesie skroplenia pod wysokim ciśnieniem.

Zasada działania

KSLH-30WY/20-63-300MZ łączy w sobie sprężarkę SF6, system pompowania próżniowego, zbiorniko magazynowe, system filtracji i suszenia, zawory i przyrządy pomiarowe w jednym zintegrowanym wózku serwisowym.

W trakcieOdzysk SF6, sprężarka pobiera gaz SF6 z sprzętu elektrycznego i sprężają go do wysokiego ciśnienia.gaz sprężony jest skroplony i przenoszony do zbiornika magazynowego lub podłączonej butli gazowej.

W trakcie procesu odzyskiwania system filtracji i suszenia pomaga usunąć wilgoć i zanieczyszczenia cząstek stałych z odzyskanego gazu SF6.

Dlaodkurzanie, system pompowania próżniowego odprowadza powietrze i gazy pozostałe z urządzeń elektrycznych przed ładowaniem SF6.

Dlaładowanie, system zapewnia dwa automatyczne tryby ładowania:

1. Wyważone opłatyprzy użyciu ciśnienia z zbiornika magazynowego
2. Ładowanie z napędem kompresorowymdo zastosowań wymagających większego ciśnienia ładowania

Ta zintegrowana konfiguracja umożliwia jednemu wózkowi serwisowemu wykonywanie głównych operacji obsługi gazu SF6 wymaganych podczas serwisowania urządzeń elektrycznych.

Automatyczne tryby działania

System sterowania PLC zapewnia cztery główne automatyczne tryby działania.

Odkurzanie

System próżniowy wyprowadza podłączony sprzęt elektryczny do wymaganego poziomu próżni przed ładowaniem SF6.

SF6 Odzyskanie

Gaz SF6 jest odzyskiwany z podłączonego sprzętu elektrycznego i skroplony do przechowywania.

Wyważone opłaty

SF6 jest ładowany do sprzętu elektrycznego przy użyciu ciśnienia dostępnego w zbiorniku magazynowym.

Ładowanie z napędem kompresorowym

Sprężarka SF6 zapewnia dodatkowe ciśnienie podczas ładowania, gdy sama ciśnienie zbiornika magazynowego jest niewystarczające.

System sterowania

Interfejs PLC na ekranie dotykowym zapewnia wyraźny wyświetlacz przepływu procesu i stanu pracy systemu.

Do regulowanych parametrów pracy należą:

• Wartość zatrzymania próżni
• Opóźnienie zatrzymania próżniowego
• Ustawienie zabezpieczenia sprężarki
• Ustawienie zakończenia pobierania opłat
• Opóźnienie zakończenia opłaty
• Ustawienie zakończenia odzyskiwania
• Opóźnienie w zakończeniu odzyskania

W razie potrzeby system zapewnia również ręczne interfejsy obsługi w celu sterowania poszczególnymi zaworami i komponentami.

System filtracji i suszenia gazu SF6

KSLH-30WY/20-63-300MZ zawiera system filtracji i suszenia do kondycjonowania odzyskanego gazu SF6.

System wykorzystujesamoregeneracyjny filtr wysuszający. Suszarka może być regenerowana poprzezaktywacja podgrzewania próżniowego, zmniejszając konieczność częstego wymiany środka suszenia.

Wskazana zawartość wilgoci odzyskanego SF6 wynosi:≤ 60 ppm/Vw określonych warunkach badań.

Standardowe akcesoria

Uwaga:Węże podłączające, złącza i adaptery mogą być dostosowywane zgodnie z wyposażeniem elektrycznym SF6 i interfejsami butli gazowych klienta.

Dlaczego wybrać KSLH-30WY/20-63-300MZ?

Jeden system dla pełnej obsługi SF6

Odzyskiwanie, odkurzanie, ładowanie, magazynowanie, napełnianie cylindrów, filtrowanie i suszenie są zintegrowane w jednym mobilnym wózku serwisowym.

Automatyczne działanie

System sterowania PLC ułatwia obsługę złożonych procesów obróbki SF6 i umożliwia użytkownikom wybór różnych automatycznych trybów pracy.

Odzysk SF6 o wysokiej wydajności

Zasada skroplenia pod wysokim ciśnieniem pozwala na skroplenie odzyskanego SF6 w celu skutecznego przechowywania i przenoszenia.

Duża pojemność magazynowa 300 l

Zintegrowany zbiornik magazynowy o pojemności 300 l zapewnia znaczną pojemność pokładową odzyskanego SF6.

Wysoka wydajność próżniowa

Z pompą próżniową o pojemności 63 m3/h i próżnią końcową ≤ 10 Pa system nadaje się do usuwania próżni przed ładowaniem SF6.

Nie potrzebne zewnętrzne źródło wody

Wykorzystując chłodzenie powietrzne, wózek nie wymaga wody chłodzącej, co sprawia, że jest bardziej wygodny do użytku w terenie.

Częste pytania

Co to jest w pełni automatyczny wózek serwisowy SF6?

Całkowicie automatyczny wózek serwisowy SF6 to zintegrowany system wykorzystywany do odzyskiwania gazu SF6, odkurzania, ładowania, przechowywania i powiązanych operacji oczyszczania gazu.zbiorniki magazynowe, zawory, instrumenty i systemy sterowania w jednej mobilnej jednostce.

Jakie funkcje zapewnia KSLH-30WY/20-63-300MZ?

System zapewniaOdzyskiwanie, odkurzanie, ładowanie, magazynowanie, napełnianie butli, filtrowanie, suszenie i oczyszczanie SF6funkcji.

Ile SF6 może pomieścić pojemnik magazynowy?

Zintegrowany zbiornik magazynowy ma objętość300 li określonej pojemności przechowywania SF6 w stanie ciekłym300 kg.

Jaka jest zdolność odzysku SF6?

System wykorzystuje sprężarkę SF6 o pojemności 30 m3/h. W określonych warunkach pracy czas odzysku wynosi ≤ 0,3 h/m3.

Jaki poziom próżni może osiągnąć system?

System próżniowy ma najwyższy poziom próżni≤ 10 Pa.

Jak szybko system może ewakuować sprzęt elektryczny SF6?

Wymagany czas odkurzania wynosi:≤ 0,45 h/m3 od 0,1 MPa do 133 Pa, z zastrzeżeniem rzeczywistej objętości sprzętu i warunków eksploatacji.

Czy KSLH-30WY/20-63-300MZ może ładować SF6 z powrotem do sprzętu elektrycznego?

System zapewnia zarównozrównoważone obciążeniea takżeładowanie z napędem kompresorowymtrybów.

Czy system może napełnić butelki gazowe SF6?

Tak, wózek obsługi obsługuje transfer SF6 i napełnianie cylindrów.

Czy system obejmuje suszenie i oczyszczanie SF6?

Tak. System zawiera elementy filtracyjne i suszące, w tym samoregeneracyjny filtr suszący.

Czy wózek serwisowy SF6 wymaga wody chłodzącej?

Nie, system używakonstrukcja chłodzona powietrzem, więc nie jest wymagane zewnętrzne źródło wody chłodzącej.

Czy sprzęt można dostosować?

KSTONE może dostosować węże, adaptery, interfejsy, pojemność magazynową, zasilanie,i inne konfiguracje systemów zgodnie z wymaganiami wyposażenia SF6 i aplikacji klienta.

Powiązane urządzenia do obróbki gazu SF6

W przypadku różnych wymagań związanych z obsługą gazu SF6, KSTONE zapewnia również:

• Jednostki odzysku gazu SF6
• Całkowicie automatyczne systemy odzyskiwania i napełniania SF6
• SF6 Systemy odzyskiwania i oczyszczania gazu
• SF6 Systemy pompowania próżniowego
• Analizatory gazu SF6
• Detektory przecieków SF6
• System SF6/N2 mieszanych gazów

Wniosek o rozwiązanie koszyka serwisowego SF6

Szukam...całkowicie automatyczny system odzyskiwania, odkurzania i ładowania SF6dla GIS, wyłączników lub innego sprzętu elektrycznego izolowanego SF6?

Skontaktuj się z KSTONE o poziomie napięcia sprzętu, pojemności gazu SF6, wymaganej pojemności magazynowej, interfejsie połączenia i wymaganiach zasilania.Nasz zespół techniczny może zalecić odpowiednią konfigurację wózka serwisowego SF6 dla Twojej aplikacji.
