Zastosowanie

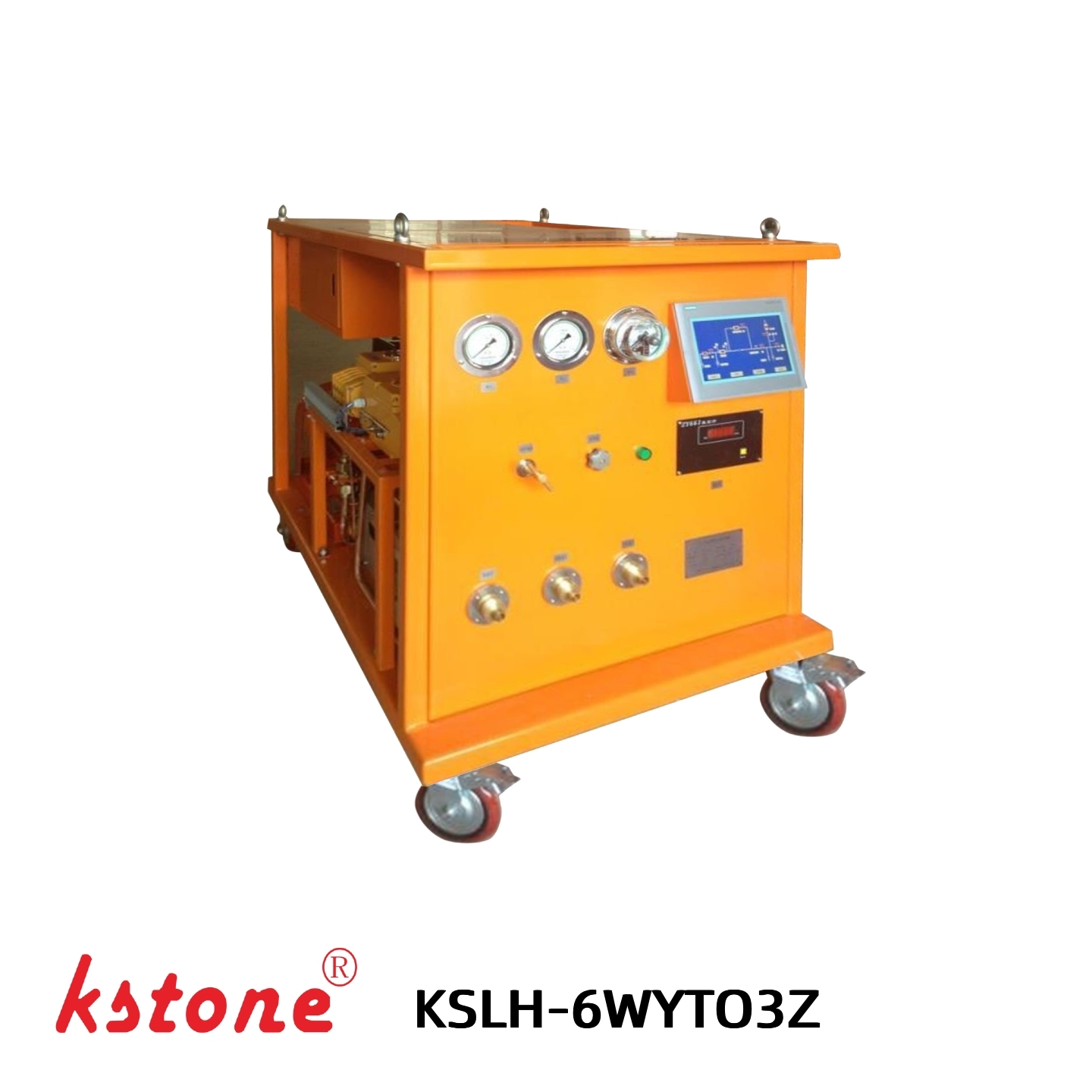

W pełni automatyczny system odzyskiwania, próżniowania i napełniania gazem SF₆

Skraplanie pod wysokim ciśnieniem · Sprężarka bezolejowa · Automatyczne sterowanie PLC · Regeneracyjne suszenie i filtracja

2. Suszenie i filtracjaKSLH-6WYTO3Z W pełni automatyczny system odzyskiwania, próżniowania i napełniania gazem SF₆ to mobilna jednostka do obsługi gazu SF₆, przeznaczona do odzyskiwania, skraplania pod wysokim ciśnieniem, ewakuacji próżniowej i ponownego napełniania gazem SF₆ stosowanym w GIS, wyłącznikach i innym sprzęcie elektrycznym izolowanym SF₆.

System łączy w sobie Nie. KSLH-6WYTO3Z wykorzystuje konstrukcję chłodzoną powietrzem i nie wymaga zewnętrznego źródła wody chłodzącej., technologię skraplania pod wysokim ciśnieniem, pompę próżniową o wydajności 25 m³/h, regeneracyjne suszenie i filtrację, 10-calowy ekran dotykowy PLC oraz zewnętrzny system ważenia w jedną zintegrowaną jednostkę.

Dzięki w pełni automatycznemu sterowaniu, chłodzeniu powietrzem i mobilnej konstrukcji na wózku, KSLH-6WYTO3Z nadaje się zarówno dla producentów sprzętu energetycznego, jak i do zastosowań serwisowych i konserwacyjnych SF₆ w terenie.

Kluczowe cechy

W pełni automatyczne sterowanie PLC

KSLH-6WYTO3Z jest wyposażony w 10-calowy ekran dotykowy PLC do scentralizowanego sterowania i monitorowania.

Ekran dotykowy wyświetla proces operacyjny i kluczowe parametry, pomagając operatorom zarządzać operacjami odzyskiwania, ewakuacji próżniowej i napełniania SF₆ przy mniejszej interwencji manualnej.

• 10-calowy ekran dotykowy PLC
• Automatyczne sterowanie procesem
• Wyświetlanie stanu pracy w czasie rzeczywistym
• Ustawianie i monitorowanie parametrów
• Wyświetlanie ciśnienia w mbar i bar

Skraplanie gazu SF₆ pod wysokim ciśnieniem

System wykorzystuje konstrukcję do skraplania pod wysokim ciśnieniem do odzyskiwania gazu SF₆ i jego skraplania w celu efektywnego przechowywania w zewnętrznym cylindrze.

Maksymalne ciśnienie tłoczenia bezolejowej sprężarki SF₆ osiąga <1 mbar, zapewniając wystarczające ciśnienie do skraplania SF₆ pod wysokim ciśnieniem.

Gaz SF₆ → Sprężanie → Filtracja i suszenie → Skraplanie pod wysokim ciśnieniem → Cylinder magazynujący

50 bar

System wykorzystuje dedykowaną bezolejową sprężarkę SF₆ o teoretycznej wydajności objętościowej 50 bar i maksymalnym ciśnieniu tłoczenia <1 mbarPoproś o wycenę KSLH-6WYTO3Z

Bezolejowa konstrukcja sprężania pomaga zapobiegać przedostawaniu się oleju smarującego do obiegu gazu SF₆ podczas odzyskiwania.

Jest to szczególnie przydatne w zastosowaniach, gdzie utrzymanie jakości odzyskanego gazu SF₆ jest ważne.

Regeneracyjne suszenie i filtracja

Zintegrowany system suszenia i filtracji pomaga zmniejszyć zawartość wilgoci i zanieczyszczeń stałych podczas odzyskiwania gazu SF₆.

Filtr suszący wykorzystuje KSLH-6WYTO3Z jest specjalnie zaprojektowany do , co pozwala na regenerację i ponowne użycie filtra.

System jest zaprojektowany tak, aby osiągnąć poziom wilgotności odzyskanego SF₆:

Metoda skraplania

Ważenie tary i automatyczne wyłączanie

Zewnętrzny system ważenia zapewnia zakres ważenia od TakPoproś o wycenę KSLH-6WYTO3Z

Operatorzy mogą monitorować wagę cylindra bezpośrednio przez ekran dotykowy i korzystać z:

• Ważenie tary
• Wyświetlanie wagi w czasie rzeczywistym
• Automatyczne wyłączanie

Pozwala to operatorowi kontrolować ilość gazu SF₆ przenoszonego podczas napełniania i pomaga zapobiegać przepełnieniu.

Głęboka ewakuacja próżniowa

System jest wyposażony w pompę próżniową o wydajności 25 m³/h z końcową próżnią Tak. Filtr suszący wykorzystuje Poproś o wycenę KSLH-6WYTO3Z

System próżniowy może być używany do ewakuacji powietrza i wilgoci ze sprzętu SF₆ przed napełnieniem gazem.

Określona końcowa próżnia całego systemu próżniowego może osiągnąć:

≤1 mbar

Konstrukcja chłodzona powietrzem i mobilna

KSLH-6WYTO3Z przyjmuje konstrukcję chłodzoną powietrzem, eliminując potrzebę zewnętrznego źródła wody chłodzącej.

Mobilna konstrukcja na wózku jest wyposażona w koła skrętne i stałe dla wygodnego przemieszczania i pozycjonowania podczas serwisu w terenie.

Dzięki temu system nadaje się do:

• Konserwacji podstacji
• Serwisu GIS
• Konserwacji wyłączników
• Odzyskiwania gazu SF₆ w terenie
• Instalacji sprzętu elektrycznego

Co to jest system odzyskiwania gazu SF₆?

System odzyskiwania gazu SF₆ to specjalistyczny sprzęt używany do bezpiecznego odzyskiwania, przechowywania i ponownego wykorzystania sześciofluorku siarki (SF₆) ze sprzętu elektrycznego podczas konserwacji, instalacji i serwisu.SF₆ jest szeroko stosowany jako medium izolacyjne i gaszące łuk w:Rozdzielnicach gazowych (GIS)

Wyłącznikach SF₆

• Liniach izolowanych gazem (GIL)
• Wysokonapięciowym sprzęcie elektrycznym
• Sprzęcie podstacji
• Podczas konserwacji gaz SF₆ powinien być odzyskiwany, a nie uwalniany bezpośrednio do atmosfery.
• Kompletny system obsługi gazu SF₆ może wykonywać kilka kluczowych operacji, w tym:

Odzyskiwanie → Filtracja i suszenie → Skraplanie → Magazynowanie → Ewakuacja próżniowa → Ponowne napełnianie

KSLH-6WYTO3Z integruje te kluczowe funkcje w jednym mobilnym systemie.

Jak działa KSLH-6WYTO3Z

1. Odzyskiwanie gazu SF₆

Gaz SF₆ jest pobierany ze sprzętu elektrycznego i przenoszony do systemu odzyskiwania.

Bezolejowa sprężarka SF₆ o wydajności 6 m³/h

spręża odzyskany gaz.

2. Suszenie i filtracjaNie. KSLH-6WYTO3Z wykorzystuje konstrukcję chłodzoną powietrzem i nie wymaga zewnętrznego źródła wody chłodzącej.System pomaga usunąć:

Wilgoć

Cząstki stałe

Regeneracyjny filtr suszący może być aktywowany przez ogrzewanie próżniowe do wielokrotnego użytku.

• 3. Skraplanie pod wysokim ciśnieniem
• Sprężony gaz SF₆ jest dalej sprężany do skraplania pod wysokim ciśnieniem.

Sklony SF₆ można następnie przenieść do zewnętrznego cylindra magazynującego.

4. Ewakuacja próżniowa

Po konserwacji lub przed ponownym napełnieniem, system próżniowy ewakuuje powietrze i pozostałe gazy ze sprzętu SF₆.

Pompa próżniowa zapewnia prędkość pompowania:

25 m³/h

z końcową próżnią:

≤1 mbar

.

Po ewakuacji sprzętu, gaz SF₆ można przenieść z cylindra magazynującego do sprzętu elektrycznego.

Tak. Filtr suszący wykorzystuje

Funkcja automatycznego wyłączania może zatrzymać proces napełniania zgodnie z ustawionymi warunkami pracy.

Specyfikacje techniczne

Parametr

Specyfikacja

Model

Bezolejowa sprężarka SF₆

Interfejs główny

Interfejs główny zapewnia przegląd procesu operacyjnego i stanu systemu.

Interfejs ustawień

Interfejs ustawień pozwala operatorom konfigurować parametry operacyjne i funkcje sterowania.

Strona operacyjna

Strona operacyjna dostarcza informacji w czasie rzeczywistym podczas odzyskiwania, ewakuacji próżniowej i napełniania SF₆.

Zastosowania

Konserwacja GIS

KSLH-6WYTO3Z może być używany do odzyskiwania, ewakuacji próżniowej i ponownego napełniania gazem SF₆ podczas inspekcji i konserwacji GIS.

Serwis wyłączników SF₆

System obsługuje operacje odzyskiwania i ponownego napełniania gazem SF₆ podczas konserwacji i serwisu wyłączników.

Konserwacja podstacji

Mobilna konstrukcja chłodzona powietrzem sprawia, że jednostka nadaje się do obsługi gazu SF₆ w terenie na podstacjach.

Instalacja sprzętu elektrycznego

System próżniowy może ewakuować powietrze i pozostałe gazy przed napełnieniem SF₆ podczas instalacji i uruchomienia.

Magazynowanie i recykling gazu SF₆

Odzyskany SF₆ może być skraplany pod wysokim ciśnieniem i przenoszony do zewnętrznych cylindrów w celu tymczasowego przechowywania i późniejszego ponownego użycia.

KSLH-6WYTO3Z vs. DILO Piccolo L030R02

Praktyczna alternatywa DILO do obsługi gazu SF₆

Szukasz alternatywy dla DILO Piccolo L030R02?

KSLH-6WYTO3Z zapewnia porównywalne zintegrowane rozwiązanie do odzyskiwania, skraplania, ewakuacji próżniowej i napełniania gazem SF₆, oferując jednocześnie bezolejową sprężarkę o większej wydajności i większy 10-calowy ekran dotykowy PLC z w pełni automatycznym działaniem.

Cecha

KSTONE KSLH-6WYTO3Z
DILO Piccolo L030R02

Długość: 3 m

Połączenie: G5/8

Jeden koniec przeznaczony do podłączenia do cylindra SF₆

• Wąż wysokociśnieniowy DN20
• Ilość: 2 szt.
• Długość: po 5 m

Wyposażony w zawory samozamykające DN20

• Instrukcja obsługi
• Instrukcja obsługi w języku angielskim
• Instrukcja obsługi w języku chińskim

Zaprojektowany do serwisu SF₆ w terenie

• KSLH-6WYTO3Z łączy główne funkcje wymagane do serwisu sprzętu SF₆ w jednym zintegrowanym mobilnym urządzeniu.
• Odzyskiwanie

Wydajne odzyskiwanie gazu SF₆ ze sprzętu elektrycznego.

Filtracja i suszenie

Redukcja wilgoci i zanieczyszczeń stałych podczas odzyskiwania gazu.

Skraplanie

Skraplanie pod wysokim ciśnieniem dla efektywnego magazynowania SF₆.

Próżniowanie

Głęboka ewakuacja próżniowa przed ponownym napełnieniem SF₆.

Napełnianie

Kontrolowane napełnianie SF₆ z zewnętrznym ważeniem cylindra.

Dlaczego wybrać KSTONE KSLH-6WYTO3Z?

01. Bezolejowe sprężanie SF₆

Pomaga zminimalizować zanieczyszczenie olejem w obiegu gazu SF₆.

02. Skraplanie pod wysokim ciśnieniem

Umożliwia efektywne odzyskiwanie i skraplanie gazu SF₆ do magazynowania.

03. Regeneracyjny filtr suszący

Regeneracja przez ogrzewanie próżniowe pozwala na wielokrotne użycie filtra suszącego.

04. W pełni automatyczna obsługa

Sterowanie oparte na PLC upraszcza operacje odzyskiwania, próżniowania i napełniania SF₆.

05. Zintegrowane ważenie

Zewnętrzny system ważenia 0–120 kg z funkcjami tary i automatycznego wyłączania.

06. Konstrukcja chłodzona powietrzem

Nie jest wymagane zewnętrzne źródło wody chłodzącej.

07. Konstrukcja mobilna

Koła skrętne i stałe ułatwiają przemieszczanie i pozycjonowanie podczas serwisu w terenie.

08. Zintegrowane funkcje serwisu SF₆

Odzyskiwanie, suszenie i filtracja, skraplanie, ewakuacja próżniowa i napełnianie są zintegrowane w jednym systemie.

Typowy przepływ pracy serwisu SF₆

01 — Podłącz

Podłącz sprzęt SF₆ i cylinder magazynujący do systemu.

↓

02 — Odzyskaj

Odzyskaj gaz SF₆ za pomocą bezolejowej sprężarki.

Często zadawane pytania

03 — Filtruj i susz

Zredukuj wilgoć i zanieczyszczenia stałe.

Często zadawane pytania

04 — Skraplaj i magazynuj

Skraplaj odzyskany SF₆ pod wysokim ciśnieniem i przenieś go do cylindra magazynującego.

Często zadawane pytania

05 — Próżnia

Ewakuuj sprzęt elektryczny przed ponownym napełnieniem.

Często zadawane pytania

06 — Napełnij

Napełnij gazem SF₆, monitorując wagę cylindra za pomocą zewnętrznego systemu ważenia.

Często zadawane pytania

Do czego służy KSLH-6WYTO3Z?

KSLH-6WYTO3Z to w pełni automatyczny system obsługi gazu SF₆ przeznaczony do odzyskiwania, skraplania pod wysokim ciśnieniem, ewakuacji próżniowej i ponownego napełniania gazem SF₆ w GIS, wyłącznikach i innym sprzęcie elektrycznym izolowanym SF₆.

Czy sprężarka SF₆ jest bezolejowa?

Tak. System wykorzystuje dedykowaną

bezolejową sprężarkę SF₆ o wydajności 6 m³/h

z maksymalnym ciśnieniem tłoczenia 50 bar.

Czy system wymaga wody chłodzącej?Nie. KSLH-6WYTO3Z wykorzystuje konstrukcję chłodzoną powietrzem i nie wymaga zewnętrznego źródła wody chłodzącej.Czy system może automatycznie zatrzymać napełnianie?

Tak. Zewnętrzny system ważenia 0–120 kg obsługuje ważenie tary i automatyczne wyłączanie.

Jaka jest pojemność pompy próżniowej?

Pompa próżniowa ma prędkość pompowania

25 m³/h

i końcową próżnię

≤1 mbar.Czy filtr suszący można regenerować?Tak. Filtr suszący wykorzystuje Poproś o wycenę KSLH-6WYTO3Z

, co pozwala na wielokrotną regenerację i użycie.

Jakimi gazami może obsługiwać system?KSLH-6WYTO3Z jest specjalnie zaprojektowany do zastosowań związanych z obsługą gazu SF₆

.

Czy system można dostosować?KSTONE zapewnia niestandardowe rozwiązania do obsługi gazu SF₆ zgodnie z konfiguracją sprzętu, wymaganiami dotyczącymi cylindra magazynującego, zasilaniem i warunkami zastosowania.Poproś o wycenę KSLH-6WYTO3Z

Szukasz

w pełni automatycznego systemu odzyskiwania gazu SF₆

do konserwacji GIS, wyłączników lub podstacji?

KSTONE może dostarczyć sprzęt do odzyskiwania, próżniowania i napełniania gazem SF₆ z niestandardowymi konfiguracjami zgodnie z Twoim zastosowaniem.Skontaktuj się z KSTONE w celu uzyskania specyfikacji technicznych, wyceny i opcji dostosowania.
