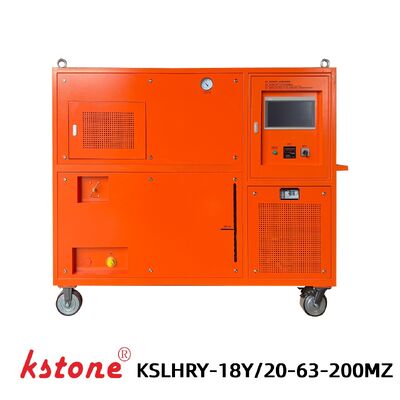

System obróbki gazu SF6 o dużej pojemności przeznaczony do odzyskiwania, przechowywania, pompowania próżniowego, napełniania i oczyszczania

Urządzenie do odzyskiwania gazu SF6 KSLHRY-18Y/20-63-200MZ(415V)

Wysokociśnieniowy system odzyskiwania gazu SF6 z metodą skraplania i zbiornikiem magazynowym o pojemności 600L

Urządzenie KSTONE KSLHRY-18Y/20-63-200MZ(415V) do odzyskiwania gazu SF6 to wytrzymały system do obsługi gazu SF6, przeznaczony do odzyskiwania, magazynowania, pompowania próżniowego, napełniania i uzdatniania sześciofluorku siarki (SF6) z GIS, wyłączników i innego sprzętu elektrycznego izolowanego SF6.

Wykorzystując metodę odzyskiwania z wysokociśnieniowym skraplaniem, system spręża SF6 do wysokiego ciśnienia i przekształca go w formę ciekłą w celu efektywnego magazynowania. Integruje sprężarkę SF6, pompę próżniową, zbiornik magazynowy o pojemności 600L, system filtracji i system suszenia w jednej mobilnej jednostce.

Dzięki sterowaniu za pomocą ekranu dotykowego PLC, chłodzeniu powietrzem i pojemności magazynowej 600L, ten system odzyskiwania gazu SF6 nadaje się dla producentów sprzętu elektrycznego, podstacji, zakładów energetycznych i zastosowań związanych z konserwacją SF6 wymagających obsługi gazu o dużej pojemności.

Kluczowe cechy

Odzyskiwanie z wysokociśnieniowym skraplaniem

Sprężarka SF6 wykorzystuje technologię wysokociśnieniowego skraplania do przekształcania odzyskanego SF6 w formę ciekłą w celu efektywnego magazynowania i napełniania butli.

Pojemność magazynowa SF6 600L

Zintegrowany zbiornik magazynowy o pojemności 600L obsługuje magazynowanie zarówno gazowego, jak i ciekłego SF6 i zapewnia wystarczającą pojemność do operacji odzyskiwania SF6 na dużą skalę.

Wielofunkcyjna obsługa gazu SF6

Jeden system integruje:

• Odzyskiwanie gazu SF6
• Magazynowanie gazu SF6
• Pompowanie próżniowe
• Napełnianie gazem SF6
• Napełniania butli SF6
• Filtracja gazu
• Suszenie gazu

Automatyczne sterowanie PLC

Interfejs ekranu dotykowego PLC zapewnia intuicyjny system sterowania z dedykowanymi trybami pracy do pompowania próżniowego, odzyskiwania, napełniania i napełniania butli.

Samoregenerujący się system suszenia

Wbudowany filtr suszący wykorzystuje regenerację aktywowaną ogrzewaniem próżniowym, co pozwala na regenerację systemu suszenia do wielokrotnego użytku.

Konstrukcja chłodzona powietrzem i mobilna

System wykorzystuje chłodzenie powietrzem i nie wymaga zewnętrznego źródła wody, co czyni go odpowiednim do prac terenowych i konserwacyjnych.

Uzdatnianie gazu SF6

Podczas procesu odzyskiwania zintegrowany system filtracji i suszenia pomaga usuwać wilgoć i cząstki stałe z odzyskanego gazu SF6.

Główne funkcje

Odzyskiwanie i magazynowanie gazu SF6

System odzyskuje gaz SF6 ze sprzętu elektrycznego i magazynuje go w zintegrowanym zbiorniku o pojemności 600L. Wysokociśnieniowe skraplanie poprawia efektywność magazynowania.

Pompowanie próżniowe

Dedykowana pompa próżniowa służy do ewakuacji sprzętu elektrycznego SF6 przed napełnieniem gazem lub uruchomieniem.

Napełnianie gazem SF6

Zmagazynowany SF6 może być ponownie wprowadzony do rozdzielnic za pomocą systemu napełniania. Ciśnienie napełniania można kontrolować za pomocą zaworu redukcyjnego.

Napełnianie butli SF6

Wysokociśnieniowa sprężarka pozwala na przepompowanie odzyskanego SF6 do zewnętrznych butli SF6.

Napełnianie butli SF6 jest operacją techniczną i powinno być wykonywane wyłącznie przez przeszkolony personel zgodnie z obowiązującymi procedurami bezpieczeństwa.

Filtracja i suszenie

Obwód odzyskiwania zawiera filtrację i regeneracyjny system suszenia, które pomagają utrzymać jakość odzyskanego SF6 podczas obsługi.

Specyfikacje techniczne

Parametr	Specyfikacja
Model	KSLHRY-18Y/20-63-200MZ(415V)
Typ	Wysokociśnieniowe skraplanie, chłodzony powietrzem, mobilny
Temperatura otoczenia	-10°C do 40°C
Ciśnienie początkowe odzyskiwania	≤ 10 bar
Ciśnienie końcowe odzyskiwania	≤ 0 MPa
Ciśnienie początkowe napełniania	≤ 133 Pa
Ciśnienie końcowe napełniania	≤ 10 bar
Próżnia końcowa	≤ 2 × 10⁻³ mbar
Roczna stopa wycieku	≤ 0,5%
Wilgotność odzyskanego SF6	≤ 60 ppm/V
Zawartość oleju w odzyskanym SF6	0 ppm
Tryb magazynowania	Gaz / Ciecz
Ciśnienie w zbiorniku magazynowym	50 bar
Objętość zbiornika magazynowego	600 L
Pojemność magazynowania cieczy	600 kg
Metoda skraplania	Wysokociśnieniowe skraplanie
Regeneracja filtra suszącego	Regeneracja aktywowana ogrzewaniem próżniowym
Zasilanie	3 fazy, 415V, 50Hz
Moc całkowita	≤ 15 kW
Poziom hałasu	≤ 75 dB(A)
Waga urządzenia	≤ 600 kg

Sprężarka SF6

Parametr	Specyfikacja
Typ sprężarki	Tłokowa chłodzona powietrzem
Teoretyczna wydajność	6 m³/h
Maksymalne ciśnienie tłoczenia	30 bar
Dopuszczalne ciśnienie tłoczenia	28 bar
Minimalne dopuszczalne ciśnienie ssania	50 mbar
Maksymalne dopuszczalne ciśnienie ssania	5 bar
Maksymalna temperatura wylotu	130°C
Moc sprężarki	2,2 kW

Pompa próżniowa

Parametr	Specyfikacja
Prędkość pompowania	40 m³/h
Próżnia końcowa	≤ 0,1 mbar
Moc	2,2 kW

Zbiornik magazynowy

Parametr	Specyfikacja
Kategoria pojemnika	Typ II
Ciśnienie projektowe	39 bar
Temperatura projektowa	100°C
Objętość	600 L
Pojemność magazynowania cieczy	600 kg

Zasada działania

KSLHRY-18Y/20-63-200MZ(415V) łączy w sobie sprężarkę SF6, pompę próżniową, zbiornik magazynowy, system filtracji, system suszenia, zawory i przyrządy pomiarowe.

Podczas odzyskiwania SF6 sprężarka zwiększa ciśnienie odzyskiwanego gazu. Na podstawie charakterystyk ciśnieniowo-temperaturowych SF6 gaz jest skraplany w warunkach wysokiego ciśnienia i magazynowany w zbiorniku o pojemności 600L.

Jednocześnie system filtracji i suszenia pomaga usuwać wilgoć i cząstki stałe podczas obsługi gazu.

System może następnie wykorzystać zmagazynowany SF6 do napełniania lub przepompować SF6 do zewnętrznych butli za pomocą wysokociśnieniowego obwodu napełniania.

Automatyczne sterowanie PLC

System sterowania z ekranem dotykowym PLC zapewnia dedykowane tryby pracy dla różnych procedur obsługi SF6.

Automatyczne tryby pracy

• Pompowanie próżniowe
• Odzyskiwanie SF6
• Napełnianie SF6
• Napełnianie ze zbiornika do butli
• Odzyskiwanie z linii butli

System zapewnia również ręczny interfejs operacyjny do indywidualnego sterowania zaworami i komponentami podczas uruchamiania i konserwacji.

KSLHRY-18Y/20-63-200MZ(415V) nadaje się do obsługi gazu SF6 podczas:

• Instalacji i uruchamiania GIS
• Konserwacji GIS
• Serwisowania wyłączników SF6
• Konserwacji podstacji
• Produkcji sprzętu elektrycznego SF6
• Odzyskiwania i magazynowania gazu SF6
• Napełniania butli SF6
• Wymiany i remontu sprzętu elektrycznego

Jest szczególnie odpowiedni do zastosowań wymagających magazynowania SF6 o dużej pojemności i kompleksowych funkcji obsługi gazu.

Standardowy pakiet zawiera:

• 1 × Urządzenie do odzyskiwania gazu SF6
• 1 × Instrukcja obsługi
• 1 × Certyfikat zgodności
• 1 × 5 m dwuwarstwowy wąż stalowy pleciony z szybkozłączem DN20 samouszczelniającym i złączem zaworu kulowego butli
• 1 × 10 m dwuwarstwowy gumowy wąż stalowy pleciony z szybkozłączami DN20 samouszczelniającymi
• 10 × Uszczelki M27 × 1,5
• 10 × Uszczelki M36 × 2
• 1 × Adapter z gwintu żeńskiego M36 × 2 na gwint męski M27 × 1,5
• 1 × Klucz
• 1 × Pokrowiec przeciwdeszczowy

Węże, złącza i adaptery mogą być również dostosowane do interfejsu GIS, wyłącznika lub sprzętu SF6 klienta.

KSTONE specjalizuje się w sprzęcie do odzyskiwania, obsługi, testowania i uzdatniania gazu SF6 do zastosowań w przesyłaniu i dystrybucji energii.

Nasze systemy odzyskiwania gazu SF6 są zaprojektowane do różnych pojemności sprzętu i wymagań operacyjnych, od przenośnych jednostek odzyskiwania po automatyczne systemy serwisowe SF6 o dużej pojemności.

Dla projektów wymagających niestandardowych konfiguracji, KSTONE może dostarczyć rozwiązania oparte na:

• Pojemności gazu SF6
• Prędkości odzyskiwania
• Objętości zbiornika magazynowego
• Zasilaniu
• Wymaganiach dotyczących próżni
• Wymaganiach dotyczących napełniania gazem
• Interfejsach GIS i wyłączników
• Automatycznej lub ręcznej obsłudze

Skontaktuj się z KSTONE, aby omówić swoje wymagania dotyczące odzyskiwania gazu SF6.

Dla kompleksowego rozwiązania w zakresie obsługi gazu SF6, możesz być również zainteresowany:

Systemy odzyskiwania gazu SF6
Poznaj różne konfiguracje odzyskiwania, pompowania próżniowego, napełniania i magazynowania.

Analizatory gazu SF6
Mierz czystość, wilgotność i produkty rozkładu SF6 po konserwacji lub odzyskaniu gazu.

Detektory wycieków SF6
Lokalizuj wycieki SF6 z GIS, wyłączników, zaworów i innego sprzętu SF6.

Systemy pompowania próżniowego SF6
Dedykowane rozwiązania próżniowe do ewakuacji sprzętu elektrycznego SF6.

Urządzenia do mieszania i ładowania gazu SF6/N₂
Do zastosowań wymagających kontrolowanego mieszania i napełniania gazem SF6/N₂.

Jest przeznaczony do odzyskiwania, magazynowania, pompowania próżniowego, napełniania i obsługi gazu SF6 z GIS, wyłączników i innego sprzętu elektrycznego izolowanego SF6.

System jest wyposażony w zbiornik magazynowy o pojemności 600L o deklarowanej pojemności magazynowania cieczy do 600 kg.

Tak. System wykorzystuje wysokociśnieniową sprężarkę SF6 do przepompowania odzyskanego SF6 do zewnętrznych butli.

Nie. Wykorzystuje konstrukcję chłodzoną powietrzem i nie wymaga zewnętrznego źródła wody.

Tak. System wykorzystuje sterowanie z ekranem dotykowym PLC i zapewnia automatyczne tryby pracy do pompowania próżniowego, odzyskiwania, napełniania i napełniania butli.

Tak. Węże, adaptery i złącza można skonfigurować zgodnie z interfejsem GIS lub wyłącznika klienta.

Standardowa konfiguracja wykorzystuje zasilanie 3-fazowe 415V, 50Hz.

Szukasz systemu odzyskiwania gazu SF6 o pojemności 600L do konserwacji GIS, serwisowania wyłączników lub zastosowań podstacji?

Prześlij nam napięcie swojego sprzętu, ilość gazu SF6, wymaganą pojemność magazynową, zasilanie i interfejs połączeniowy. KSTONE może polecić odpowiednią konfigurację odzyskiwania i obsługi gazu SF6 dla Twojego zastosowania.

Model: KSLHRY-18Y/20-63-200MZ(415V)

Skontaktuj się z KSTONE w celu uzyskania specyfikacji technicznych, wyceny i niestandardowej konfiguracji.
