Analizator punktu rosy, czystości i SO₂ gazu SF₆ z odzyskiem

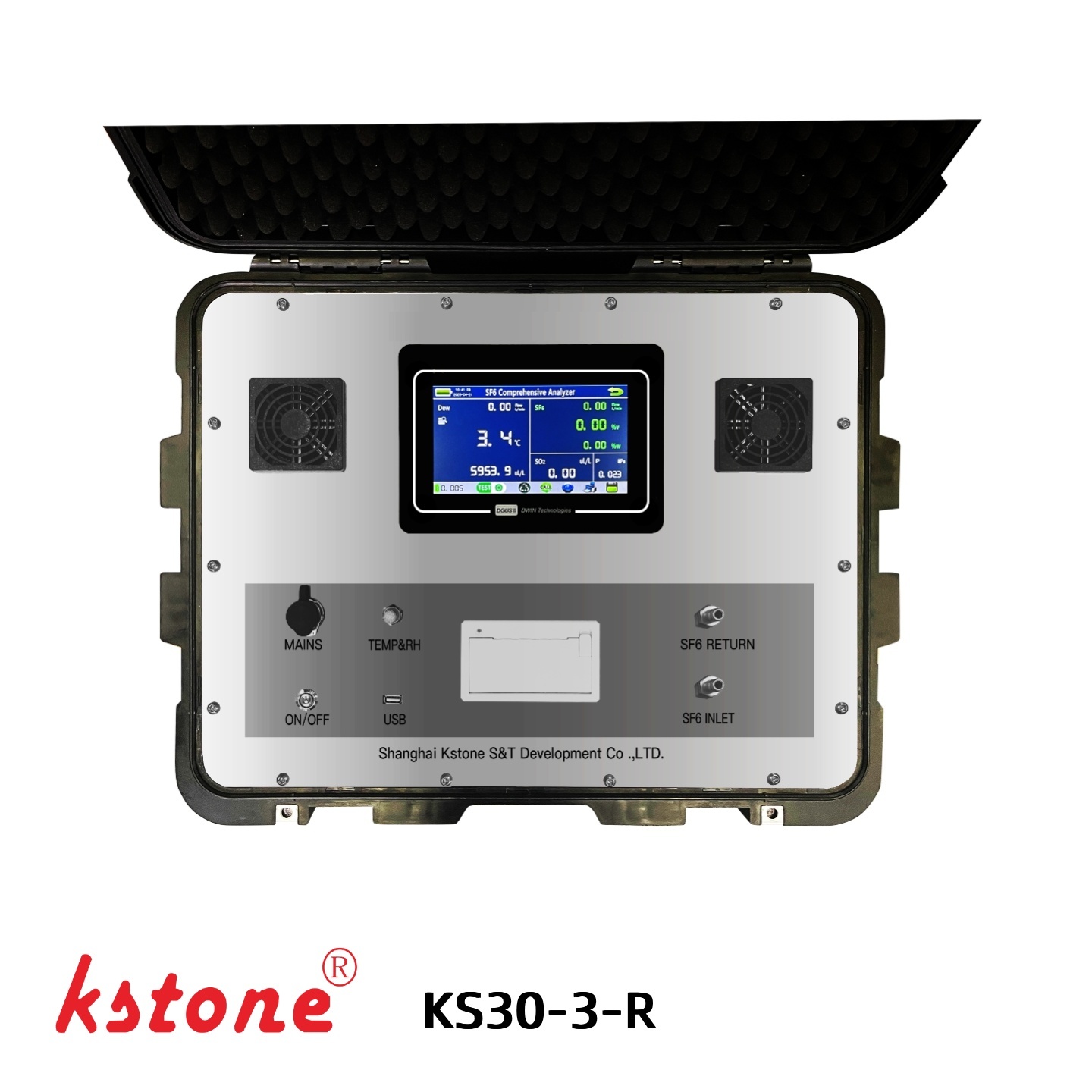

KS30-3-R

Pomiar jakości gazu SF₆ 3 w 1 z odzyskiem gazu

Konfiguracja "-R" KSTONE KS30-3-R to przenośny analizator gazu SF₆ przeznaczony do kompleksowego badania jakości gazu i odzysku gazu podczas konserwacji urządzeń elektrycznych.

Urządzenie łączy trzy podstawowe pomiary jakości gazu SF₆:

• Punkt rosy / wilgotność SF₆
• Stężenie SO₂
• Produkty rozkładu SO₂

Wbudowana funkcja odzysku gazu pozwala na odzyskanie badanego gazu SF₆ po pomiarze, co pomaga zmniejszyć niepotrzebne emisje SF₆ podczas rutynowych inspekcji i konserwacji.

KS30-3-R nadaje się do GIS, wyłączników SF₆, rozdzielnic z izolacją gazową i innych urządzeń elektrycznych wypełnionych SF₆Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Kluczowe cechy

1. Analiza gazu SF₆ z trzema parametrami

KS30-3-R integruje trzy powszechnie wymagane testy jakości gazu SF₆ w jednym przenośnym urządzeniu:

Punkt rosy + Czystość SF₆ + SO₂

Pozwala to operatorom na ocenę poziomu wilgoci, stężenia SF₆ i stanu produktów rozkładu gazu bez użycia oddzielnych analizatorów.

2. Szeroki zakres pomiaru punktu rosy

Moduł pomiaru wilgotności zapewnia zakres pomiaru punktu rosy:

, z obsługą konwersji wilgotności do ppmv.

Urządzenie obsługuje również konwersję między punktem rosy a stężeniem wilgoci w ppmv, co ułatwia interpretację wyników pomiarów zgodnie z różnymi wymaganiami aplikacji.

Podana dokładność wynosi:

Rozdzielczość

z wyjściem punktu szronu poniżej 0°C.

3. Elektroniczne sterowanie przepływem masowym

Analizator wykorzystuje elektroniczny przepływomierz masowy do sterowania przepływem próbkowania na poziomie:

Sterowanie przepływem

Sterowanie przepływem ma na celu utrzymanie stabilnych warunków próbkowania i zmniejszenie wpływu zmienności przepływu na proces pomiarowy.

4. Pomiar czystości SF₆

Zintegrowany moduł czystości mierzy stężenie SF₆ w zakresie:

.

z czasem reakcji:

≤30 sekund

Zapewnia to szybkie wskazanie stężenia SF₆ wewnątrz badanego urządzenia.

5. Wykrywanie produktów rozkładu SO₂

Analizator może wykrywać SO₂, jeden z kluczowych produktów rozkładu używanych przy ocenie stanu gazu SF₆.

Zakres pomiarowy:0–100 ppm
Czułość:0,1 ppm

Moduł pomiaru SO₂ nadaje się do rutynowych inspekcji urządzeń elektrycznych wypełnionych SF₆.

6. Zintegrowany odzysk gazu SF₆

W przeciwieństwie do podstawowego analizatora jakości gazu, KS30-3-R posiada funkcję odzyskuDla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Po procesie pomiarowym, próbkowany gaz SF₆ może zostać odzyskany, zamiast celowo wypuszczony do atmosfery.

To sprawia, że urządzenie jest szczególnie odpowiednie do środowisk konserwacyjnych, gdzie redukcja emisji SF₆ i odzysk gazu są ważne.

7. Przenośna konstrukcja zorientowana na teren

Kompaktowa obudowa mierzy tylko:

Najczęściej zadawane pytania

System obsługuje zasilanie AC/DC z ochroną przed przeładowaniem i zapewnia ≥5 godzin pracy na bateriiDla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Dzięki temu analizator nadaje się do testów terenowych na stacjach transformatorowych i w innych miejscach konserwacji urządzeń elektrycznych.

Funkcje pomiarowe

Parametr

Moduł wilgotności mierzy punkt rosy gazu SF₆ i obsługuje konwersję wilgotności do ppmv.

Czas reakcji

Dla pomiarów poniżej 0°C, urządzenie podaje punkt szronu.

Analiza czystości SF₆

Moduł czystości mierzy stężenie SF₆ w próbkowanym gazie.

Pomiar czystości SF₆ zapewnia szybkie wskazanie, czy gaz spełnia wymagany poziom stężenia dla danej aplikacji.

Analiza produktów rozkładu SO₂

KS30-3-R zawiera moduł detekcji SO₂ do monitorowania produktów rozkładu SF₆.

Pomiar SO₂ może być wykorzystany jako część rutynowej oceny stanu gazu SF₆ po eksploatacji, konserwacji lub inspekcji urządzeń elektrycznych związanej z awarią.

Funkcja odzysku gazu

Konfiguracja "-R" dodaje funkcję odzysku SF₆ do systemu analizy gazu.Podczas konwencjonalnego testowania gazu, niewielka ilość SF₆ jest zazwyczaj wprowadzana do analizatora w celu pomiaru. KS30-3-R jest zaprojektowany do odzyskiwania badanego gazu po analizie.

Typowy proces

Urządzenie elektryczne

↓

Odzysk gazu SF₆

↓

Odzysk gazu SF₆

↓

Odzysk gazu SF₆

↓

Odzysk gazu SF₆

↓

Odzysk gazu SF₆

Ta konfiguracja pomaga zmniejszyć niepotrzebne uwolnienie SF₆ podczas wielokrotnych testów konserwacyjnych.

Proces pomiarowy

Typowa sekwencja operacyjna to:

Krok 1 — Podłącz

Podłącz analizator do komory gazu SF₆ za pomocą odpowiedniego węża gazowego i złączek.

Krok 2 — Pobierz próbkę

Kontrolowana ilość gazu SF₆ wpływa do analizatora przez obwód próbkowania.

Krok 3 — Analizuj

Urządzenie mierzy:

Punkt rosy / wilgotność

• Czystość SF₆
• Stężenie SO₂
• Krok 4 — Zapisz

Dane pomiarowe można przechowywać w urządzeniu i przesyłać przez interfejs USB.

Krok 5 — Odzyskaj

Po zakończeniu testu, próbkowany gaz SF₆ jest odzyskiwany przez zintegrowany system odzysku.

Specyfikacje systemu

Parametr

KS30-3-R obsługuje wewnętrzne przechowywanie do

200 zapisów pomiarowych.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Zarządzanie danymi pomiarowymi

• Drukowanie raportów z testów
• Transfer danych
• Konwersja punktu rosy / wilgotności
• Dokumentacja wyników testów
• Pozwala to na zachowanie wyników testów jako części zapisów z konserwacji i inspekcji urządzeń.

Ochrona sondy

Sonda punktu rosy jest chroniona przez

siatkę filtracyjną ze spiekanego metalu nierdzewnego.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Jest to szczególnie przydatne podczas testowania gazu z urządzeń elektrycznych, gdzie obwód gazowy może zawierać niewielkie ilości zanieczyszczeń stałych.

Typowe zastosowania

KS30-3-R jest przeznaczony do inspekcji jakości gazu SF₆ i zastosowań konserwacyjnych, w tym:

Testowanie jakości gazu GIS

• Testowanie wyłączników SF₆
• Inspekcja rozdzielnic SF₆
• Konserwacja rozdzielnic z izolacją gazową
• Ocena stanu gazu SF₆
• Uruchamianie GIS
• Remont wyłączników
• Rutynowa inspekcja gazu SF₆
• Testy konserwacyjne po serwisowaniu urządzeń elektrycznych
• Dlaczego warto używać połączonego analizatora SF₆?

Połączony analizator może uprościć testy terenowe, integrując kilka powszechnie wymaganych pomiarów jakości gazu w jednym urządzeniu.

Zamiast nosić oddzielne przyrządy do testowania wilgotności, czystości i produktów rozkładu, KS30-3-R zapewnia te pomiary za pomocą jednego przenośnego systemu.

Zintegrowana funkcja odzysku dodatkowo wspiera procedury konserwacyjne świadome emisji SF₆.

Specyfikacje techniczne

Punkt rosy / wilgotność SF₆

Parametr

Parametr

Parametr

Parametr

Co mierzy KS30-3-R?

KS30-3-R mierzy

punkt rosy SF₆, czystość SF₆ i produkty rozkładu SO₂.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Zakres pomiaru punktu rosy wynosi

-80°C do +20°C, z obsługą konwersji wilgotności do ppmv.Czy analizator może odzyskać SF₆ po testowaniu?

Tak. Konfiguracja "-R"

zawiera funkcję odzysku gazu SF₆ przeznaczoną do odzyskiwania próbkowanego gazu po pomiarze.Jaki jest zakres pomiaru czystości SF₆?

Moduł czystości mierzy

0–100% SF₆.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Zakres pomiaru SO₂ wynosi

0–100 ppm, z czułością 0,1 ppm.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

System podwójnego trybu AC/DC zapewnia określony czas pracy na baterii wynoszący

co najmniej 5 godzin, z ochroną przed przeładowaniem.Ile rekordów testowych można przechowywać?

Wewnętrzna pamięć danych obsługuje do

200 zapisów pomiarowych.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

Tak. Analizator jest przeznaczony do terenowych zastosowań związanych z badaniem jakości gazu SF₆, takich jak

konserwacja GIS, wyłączników SF₆ i rozdzielnic SF₆.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

KSTONE oferuje rozwiązania do analizy gazu SF₆ obejmujące

punkt rosy, czystość SF₆, SO₂ i inne produkty rozkładu SF₆.Dla aplikacji wymagających różnych kombinacji parametrów gazu, KSTONE może dostarczyć

modułowe i niestandardowe konfiguracje analizatorów zgodnie z wymaganiami pomiarowymi klienta.Do analizy gazu SF₆ z wyższymi parametrami, KSTONE oferuje również konfigurowalne systemy obejmujące dodatkowe składniki, takie jak

H₂S, HF, CO, O₂ i inne gazy, w zależności od wybranej konfiguracji.
