Modułowy analizator gazowy SF6 z zakresem punktu rosy od -80°C do +20°C do zintegrowanej analizy wieloparametrowej

  • Modular Customizable SF6 Gas Analyzer with Dew Point Range -80°C to +20°C for Integrated Multi-Parameter Analysis
  • Modular Customizable SF6 Gas Analyzer with Dew Point Range -80°C to +20°C for Integrated Multi-Parameter Analysis
Miejsce pochodzenia Szanghaj
Nazwa handlowa KSTONE
Orzecznictwo ISO9000
Numer modelu KS30
Dokument KS30 SF6 ANALYZER.pdf
Minimalne zamówienie 1
Cena $10000-15000
Szczegóły pakowania Karton/drewniane pudełko
Czas dostawy 15 dni roboczych
Zasady płatności T/T
Możliwość Supply 1000 jednostek rocznie
Szczegóły Produktu
Zakres punktów rosy -80°C do +20°C Obsługiwane jednostki Punkt rosy, ppmv itp.
Dokładność ±1°C Rezolucja 0,1°C / 0,1 ppm
Podkreślić

Modułowy analizator gazu SF6

,

Zastosowalny tester gazu SF6

,

Analizator SF6 z punktem rosy
Zostaw wiadomość
opis produktu

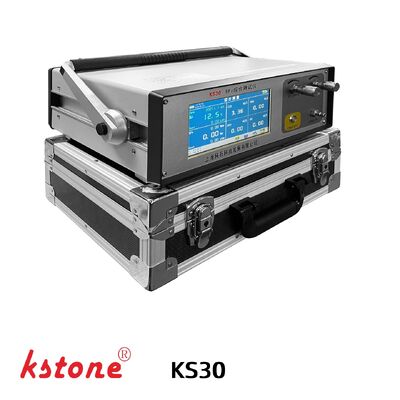

Kompleksowy analizator serii KS30 SF6

Kompleksowy analizator SF6 serii KS30 to modułowy wielofunkcyjny system analizy gazu zaprojektowany do badania jakości gazu SF6 w zastosowaniach energetycznych.Instrument integruje pomiar wilgotności SF6, analizy czystości SF6 i wykrywania gazu rozkładowego SF6 na jednej przenośnej platformie.

Większość modeli KS30 to modułowe konfiguracje dostosowane.

Jako uczestnicząca w opracowywaniu chińskich norm energetycznych DL/T 1366-2023 (SF6 Gas for Electrical Equipment) i DL/T 1353-2024 (Techniczna specyfikacja systemów obsługi SF6),seria KS30 została zaprojektowana w celu spełnienia praktycznych wymagań utrzymania GIS, uruchomienie podstacji i zarządzanie jakością gazu SF6.

Główne funkcje
KS30 Series SF6 Analyzer main functions diagram
SF6 Pomiar wilgotności
  • Badanie punktu rosy
  • Konwersja w ppmv
  • Analiza wilgoci śladowej
  • Monitorowanie wilgotności gazu w systemie GIS
SF6 Analiza czystości
  • Badanie stężenia SF6
  • Weryfikacja jakości gazu
  • Nowa kontrola przyjmowania gazu
  • Analiza mieszanych gazów
SF6 Wykrywanie gazu rozkładowego
  • Monitorowanie emisji SO2
  • Wykrycie H2S
  • Analiza CO
  • Wykrycie HF
  • Ocena rozkładu łuku
Specyfikacje techniczne
SF6 Analiza wilgoci
Pozycja Specyfikacja
Zakres punktu rosyjskiego -80°C do +20°C
Wspierane jednostki Dew Point, ppmv itp.
Dokładność ±1°C
Rozstrzygnięcie 00,1 ppm
Przepływ gazu 00,25-0,35 l/min
Przepływomierze Elektroniczny przepływozmiar masy
Pomiar ciśnienia 0-1,0 MPa
Ochrona sondy Filtr sinterowany ze stali nierdzewnej
Czas reakcji
Warunki Czas reakcji
+20 -> -20°C Td 5 s [63%], 45 s [90%]
-20 -> -60°C Td 10 s [63%], 240 s [90%]
SF6 Analiza czystości
Pozycja Specyfikacja
Zakres pomiaru 0-100% SF6
Dokładność i powtarzalność ± 0,1%
Czas reakcji 30 s
Wpływ przepływu Niezależne od przepływu gazu
SF6 Analiza gazu rozkładowego
Gaz Zakres Dokładność
H2S 0-200 ppm ≤ ± 0,5%
SO2 0-100 ppm ≤ ± 0,5%
CO 0-1000 ppm ≤ ± 0,5%
HF 0-10 ppm ≤ ± 0,5%
Dodatkowe parametry
Pozycja Specyfikacja
Wrażliwość 00,1 ppm
Powtarzalność ≤ ± 1%
Ogólne specyfikacje
Pozycja Specyfikacja
Zasilanie 220 VAC ±10%, 50 Hz
Funkcja baterii Dwufunkcja AC/DC z ochroną przed przeładowaniem
Ciągła operacja. ≥ 5 godzin
Temperatura przechowywania -40°C do +70°C
Temperatura pracy -30°C do +60°C
Zakres ciśnienia 0-20 bar
Przechowywanie danych 200 rekordów
Interfejs wyjściowy USB 1.1
Oprogramowanie Standardowe oprogramowanie do zarządzania z drukiem raportów
Dodatkowe narzędzia Zestaw narzędzi do konwersji wilgoci
Wymiary 132 * 283 * 308 mm
Wybór modelu serii KS30
Model Czystość Dew Point SO2 H2S CO HF Odzysk gazu
KS30 ✔ ✔ ✔ ✔ ✔

KS30-6 ✔ ✔ ✔ ✔ ✔ ✔
KS30-3 ✔ ✔ ✔



KS30-T

✔ ✔ ✔

KS30-TC ✔
✔ ✔ ✔

KS30-CS ✔ ✔




KS30-4

✔ ✔ ✔ ✔
KS30-C3 ✔
✔ ✔ ✔

KS30-C4 ✔
✔ ✔ ✔ ✔
KS30-C ✔





KS30-R-*





✔

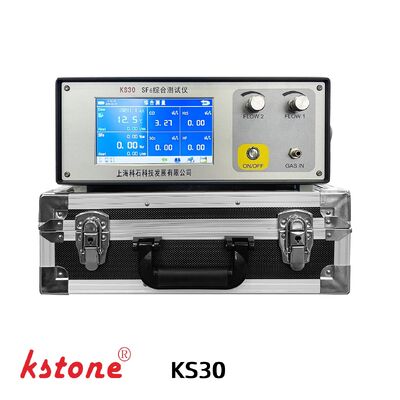

Opis interfejsu przyrządu
KS30 Series instrument interface diagram
Nie, nie, nie. Funkcja
1 Obszar wyświetlania punktu rosyjskiego
2 Obszar wyświetlania czystości
3 Odczyty CO
4 Odczyty SO2
5 Odczyt H2S
6 Klucz zwrotny
7 Klucz do przechowywania
8 Klucz do drukowania
9 Klucz do czyszczenia
10 Klucz kalibracyjny
11 Temperatura otoczenia i wilgotność
Kluczowe cechy
Modułowy projekt dostosowania

Większość modeli KS30 obsługuje elastyczną konfigurację modułową zgodnie z wymaganiami projektu.

Zintegrowana analiza wieloparametrowa

Łączy pomiary wilgoci, czystości i rozkładu gazu w jednym przenośnym instrumencie.

Wysokiej dokładności czujniki

Wykorzystuje importowane czujniki wysokiej precyzji o doskonałej stabilności i powtarzalności.

Przenośny projekt pola

Kompaktna konstrukcja nadająca się do podstacji GIS i prac konserwacyjnych na miejscu.

Elektroniczne sterowanie przepływem masy

Wbudowany elektroniczny miernik przepływu masy zapewnia stabilne i dokładne pobieranie próbek gazu.

Inteligentne zarządzanie danymi

Wspiera przechowywanie danych, eksport USB i drukowanie raportów.

Opcjonalna funkcja odzyskiwania gazu

Wybrane modele obsługują zintegrowaną funkcję odzysku gazu SF6 w celu zapewnienia przyjaznej dla środowiska pracy.


Scenariusze zastosowania
Przemysł energetyczny
  • Uruchomienie GIS
  • Utrzymanie wyłączników
  • Inspekcja jakości gazu SF6
  • Utrzymanie podstawy
SF6 Zarządzanie gazem
  • Nowe badania przyjmowania gazu
  • Ocena gazu z recyklingu
  • Monitorowanie oczyszczania SF6
  • Kontrola butli gazowych
Utrzymanie zapobiegawcze
  • Ocena stanu izolacji
  • Monitorowanie rozkładu łuku
  • Nieprawidłowa diagnoza
  • Utrzymanie oparte na warunkach
Częste pytania
Jakie parametry może analizować KS30?

KS30 może mierzyć punkt rosy SF6, czystość SF6 oraz gazy rozkładowe, w tym SO2, H2S, CO i HF, w zależności od konfiguracji modelu.

Czy KS30 jest dostosowywalny?

Większość modeli KS30 to modułowe systemy, zaprojektowane według wymagań klienta.

Czy przyrząd obsługuje odzysk gazu?

Wybrane modele KS30-R obsługują zintegrowaną funkcję odzysku gazu SF6.

Czy analizator nadaje się do podstacji GIS?

Serię KS30 zaprojektowano specjalnie do inspekcji GIS i konserwacji energii elektrycznej.

Czy można eksportować dane pomiarowe?

Analizator obsługuje eksport danych na USB, drukowanie raportów i wewnętrzne przechowywanie danych.

Czy analizator zawiera oprogramowanie do zarządzania?

Tak, włączone jest standardowe oprogramowanie do zarządzania z narzędziami do drukowania raportów i konwersji wilgoci.


Alternatywa dla DILO3-038R-R602

KS30

KS30-6

3-038R-R602

Pomiar czystości

✓

✓

✓

Pomiar wilgotności

✓

✓

✓

Pomiar SO2

✓

✓

✓

H2S

✓

✓

✓

CO

✓

✓

✓

HF

× (dostępne do dostosowania)

✓

✓

Odzysk gazu

× ((Dostępne do dostosowania)

× ((Dostępne do dostosowania)

✓









SF6 Pomiar czystości







Zakres pomiarowy

0~100 obj. %

0~100 obj. %

0~100 obj. %

Dokładność pomiaru

±0,1 obj. %

±0,1 obj. %

± 0,5% obj.

Dew Point Pomiar







Zakres pomiarowy

-80 ~ +20°C Dew Point

-80 ~ +20°C Dew Point

-60 ~ +20°C Dew Point

Dokładność pomiaru

±1°C

±1°C

±2°C ((>-40°C) / ±3°C ((< -40°C)

SO2Pomiar







Zakres pomiarowy

0-100 ppm

0-100 ppm

0-100 ppm

Dokładność pomiaru

≤ ± 0,5% FS

≤ ± 0,5% FS

≤ ± 2% FS

H2S Pomiar







Zakres pomiarowy

0~200 ppm

0~200 ppm

0-100 ppm

Dokładność pomiaru

≤ ± 0,5% FS

≤ ± 0,5% FS

≤ ± 2% FS

COPomiar







Zakres pomiarowy

0~1000 ppm

0~1000 ppm

0 ~ 500 ppm

Dokładność pomiaru

≤ ± 0,5% FS

≤ ± 0,5% FS

≤ ± 2% FS

HFPomiar







Zakres pomiarowy

 /

0 ~ 10 ppm

0 ~ 10 ppm

Dokładność pomiaru

 /

≤ ± 0,5% FS

≤ ± 10% FS









Przepływ gazu

00,35 l/min

00,35 l/min

20 l/h (SF6)≈ 0,33 l/min

Dopuszczalne ciśnienie gazu wejściowego







Przechowywanie danych

200 jednostek

200 jednostek

500 jednostek

Interfejs danych

USB.

USB.

USB/LAN/WLAN

Temperatura pracy

-30°C+60°C

-30°C+60°C

-10 °C ️ +50 °C



Dlaczego współpracować z KSTONE
  • Profesjonalny producent urządzeń wykrywających gaz
  • Duże doświadczenie w zastosowaniach HVAC i SF6
  • Wsparcie OEM i rozwiązań dostosowanych
  • Szybka reakcja techniczna
  • Stabilna jakość produktu klasy przemysłowej
  • Globalne doświadczenie w zakresie eksportu B2B

Skontaktuj się z nami już dziś, aby uzyskać cenę analizatora kompleksowego serii KS30, arkusze danych technicznych i rozwiązania na zamówienie.
