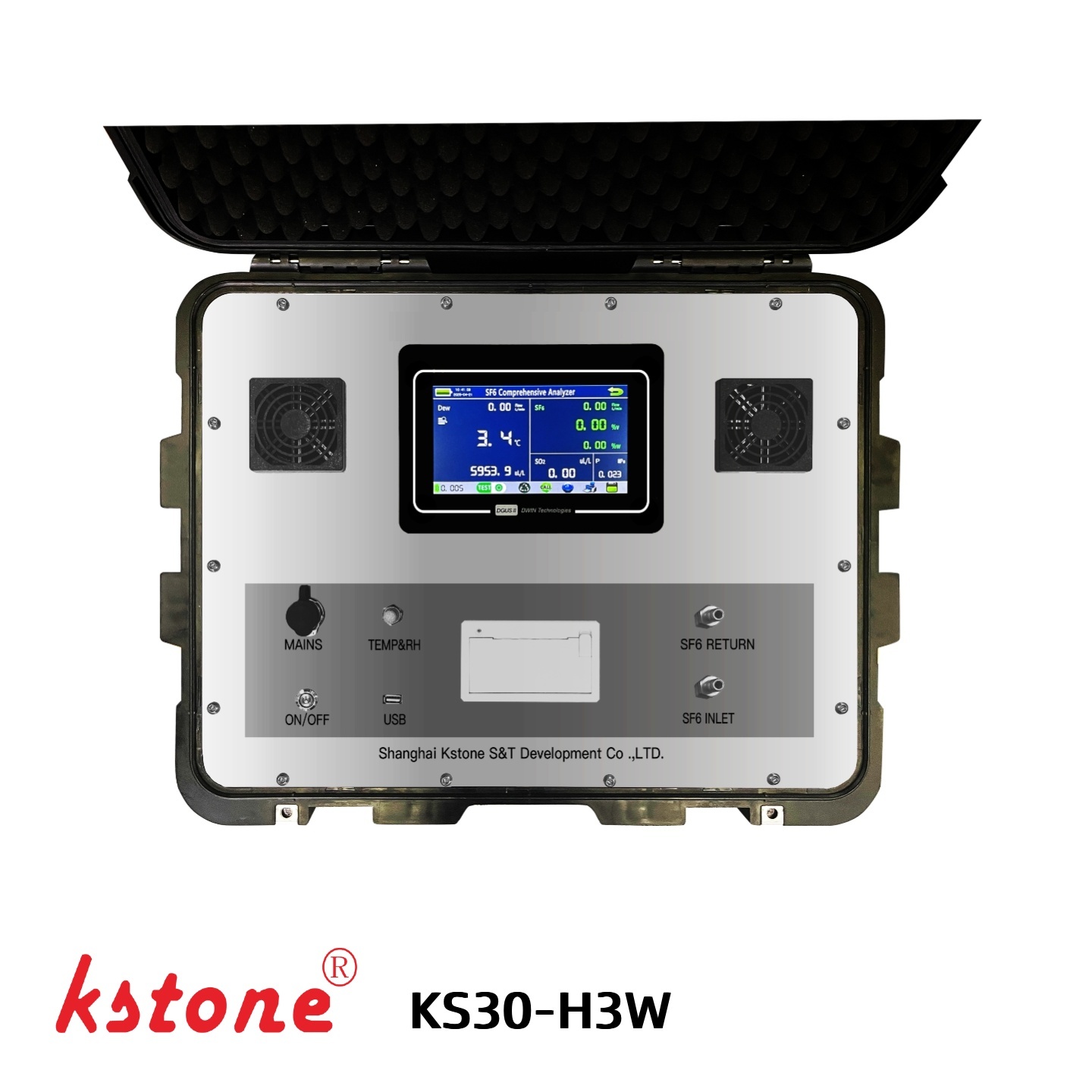

KS30-H3W Wieloparametrowy analizator średniej izolacji dla ekologicznych rozdzielnic

Pomiar gazu śladowego, tlenu i punktu rosy SF₆ w rozdzielnicach izolowanych N₂ i suchym powietrzem

TheKSTONE KS30-H3Wto wieloparametrowy analizator czynnika izolacyjnego przeznaczony do badania jakości gazu w m.inekologiczna rozdzielnicastosując N₂ lub suche powietrze jako środek izolacyjny.

Analizator łączyśladowy pomiar SF₆, pomiar tlenu (O₂) i pomiar punktu rosyw jednym przenośnym instrumencie. Może identyfikować różne środowiska gazu izolacyjnego poprzez pomiar stężenia tlenu, dzięki czemu jest odpowiedni dla obuRozdzielnice w izolacji N₂ i suchym powietrzu.

Dzięki importowanym czujnikom o wysokiej wydajności, szybkiemu mikroprocesorowi, kolorowemu ekranowi dotykowemu i zintegrowanemu systemowi kontroli przepływu gazu, KS30-H3W zapewnia szybkie i wygodne pomiary w terenie dla producentów sprzętu elektroenergetycznego, podstacji, zespołów konserwacyjnych i dostawców usług testowania elektrycznego.

Kluczowe funkcje pomiarowe

Pomiar śladu SF₆

KS30-H3W może wykryć śladowe ilości SF₆ w ekologicznej rozdzielnicy.

• Zakres pomiarowy:0–3000 ppm
• Rezolucja:0,1 ppm
• Czas reakcji:≤30 s

Pomiar śladowy SF₆ można wykorzystać do monitorowania możliwego zanieczyszczenia SF₆ lub pozostałości SF₆ w systemach z gazem izolacyjnym, w których jako główny środek izolacyjny używany jest N₂ lub suche powietrze.

Pomiar tlenu

Analizator obsługuje dwa zakresy pomiaru O₂ w zależności od medium izolacyjnego.

Do rozdzielnic w izolacji N₂

• Zakres O₂:0–1%

Do rozdzielnic izolowanych suchym powietrzem

• Zakres O₂:0–23%

Zakres pomiaru O₂ umożliwia stosowanie przyrządu w różnych, przyjaznych dla środowiska środowiskach gazowych w rozdzielnicach, bez konieczności stosowania oddzielnych analizatorów.

Pomiar punktu rosy

KS30-H3W mierzy punkt rosy próbki gazu, aby pomóc ocenić warunki wilgoci wewnątrz układu gazu izolacyjnego.

• Zakres pomiarowy:−80 do +20°C
• Rezolucja:0,1°C
• Dokładność odniesienia:±0,5°C

Pomiar wilgoci jest szczególnie ważny przy monitorowaniu jakości gazu w szczelnie zamkniętym sprzęcie elektrycznym i identyfikowaniu niekorzystnych warunków wilgoci, które mogą mieć wpływ na skuteczność izolacji.

Jeden analizator dla różnych ekologicznych mediów rozdzielczych

Ekologiczna rozdzielnica może wykorzystywać różne media izolacyjne w zależności od konstrukcji urządzenia.

KS30-H3W łączy wiele pomiarów w jednym przyrządzie, umożliwiając użytkownikom testowanie:

Ta wieloparametrowa konfiguracja zmniejsza potrzebę noszenia oddzielnych przyrządów testujących do różnych pomiarów jakości gazu.

Jak działa KS30-H3W

Podczas pomiaru próbka gazu wprowadzana jest do analizatora poprzez przyłącze próbkujące.

Zintegrowany system przepływu gazu pomaga utrzymać stabilne warunki pobierania próbek, a wewnętrzne czujniki jednocześnie mierzą wymagane parametry gazu.

Proces pomiaru

Rozdzielnica → Pobieranie próbek gazu → Stabilizacja przepływu → Pomiar wieloparametrowy → Wyświetlanie wyników → Przechowywanie danych

Przyrząd może jednocześnie dostarczać informacji o:

• Śladowe stężenie SF₆
• Stężenie tlenu
• Punkt rosy

Wyniki pomiarów są wyświetlane bezpośrednio na kolorowym ekranie dotykowym, co zapewnia wygodną obsługę w terenie.

Kluczowe funkcje

1. Pomiar wieloparametrowy

SF₆, O₂ i punkt rosy można mierzyć za pomocą jednego zintegrowanego analizatora, co zmniejsza liczbę przyrządów wymaganych do testów w terenie.

2. Zaprojektowany dla rozdzielnic N₂ i suchego powietrza

Dwa zakresy pomiaru O₂ obsługują różne zastosowania mediów izolacyjnych:

• 0–1% O₂ dla rozdzielnic izolowanych N₂
• 0–23% O₂ dla rozdzielnic izolowanych suchym powietrzem

3. Wykrywanie śladu SF₆

Przyrząd mierzy śladowe ilości SF₆ z0 do 3000 ppm, uchwałą0,1 ppm.

4. Szybka reakcja pomiaru

Analizator jest przeznaczony do szybkich testów w terenie, przy czym pomiary SF₆, O₂ i składu gazu odpowiadają w ciągu około 30 sekund w określonych warunkach.

5. Zintegrowana kontrola przepływu

Wbudowany zawór stabilizujący ciśnienie i elektroniczny przepływomierz pomagają utrzymać stabilne warunki próbki gazu podczas pomiaru.

6. Czujniki o wysokiej wydajności

W analizatorze zastosowano importowane czujniki o wysokiej wydajności, zapewniające stabilny pomiar i dobrą powtarzalność.

7. Interfejs kolorowego ekranu dotykowego

Kolorowy ekran dotykowy i graficzny interfejs użytkownika upraszczają obsługę i umożliwiają przeglądanie wyników pomiarów i ustawień przyrządu bezpośrednio na wyświetlaczu.

8. Zbudowany do testów w terenie

Kompaktowy instrument waży około3,5 kgi jest zasilany baterią litową, a jednocześnie obsługuje zasilanie prądem zmiennym, co pozwala na elastyczne zastosowanie w terenie i w warsztacie.

Dane techniczne

Pomiar SF₆

Pomiar punktu rosy

* Czasy reakcji mogą się różnić w zależności od warunków pomiaru. Oryginalna specyfikacja podaje wartości referencyjne odpowiednio 30 s i 300 s.

Azot (N₂)

Tlen (O₂) – niski zakres

Do rozdzielnic w izolacji N₂

Tlen (O₂) – wysoki zakres

Do rozdzielnic izolowanych suchym powietrzem

Ogólne dane techniczne

Typowe zastosowania

KS30-H3W przeznaczony jest do badania jakości gazu i konserwacji ekologicznych urządzeń elektrycznych.

Ekologiczna rozdzielnica

Służy do testowania warunków gazu izolacyjnego w rozdzielnicach przy użyciu N₂ lub suchego powietrza zamiast konwencjonalnych systemów izolacyjnych na bazie SF₆.

Producenci sprzętu elektrycznego

Nadaje się do kontroli jakości gazu podczas produkcji, montażu i uruchomienia sprzętu.

Podstacje

Stosowany do kontroli w terenie i konserwacji sprzętu elektrycznego w izolacji gazowej.

Konserwacja sprzętu energetycznego

Zapewnia przenośny pomiar śladowych ilości SF₆, tlenu i punktu rosy podczas czynności kontrolnych i konserwacyjnych.

Odpowiedni dla firm badawczych i usługodawców, którzy potrzebują kompaktowego, wieloparametrowego analizatora gazu do zastosowań terenowych.

Dlaczego warto wybrać KSTONE KS30-H3W?

Wiele pomiarów w jednym instrumencie

Zamiast używać oddzielnych przyrządów do pomiaru SF₆, tlenu i punktu rosy, KS30-H3W integruje te pomiary w jedną przenośną platformę.

Możliwość dostosowania do różnych mediów izolacyjnych

Dwa zakresy pomiarowe O₂ pozwalają na użycie tego samego analizatora zarówno do zastosowań związanych z izolacją N₂, jak i suchym powietrzem.

Praktyczne działanie w terenie

Zintegrowany system kontroli przepływu, interfejs ekranu dotykowego, zasilanie bateryjne i kompaktowa konstrukcja sprawiają, że przyrząd nadaje się do testowania na miejscu.

Szybka ocena jakości gazu

Połączenie wielu parametrów pomiarowych pozwala użytkownikom uzyskać pełniejszy obraz warunków gazu izolacyjnego podczas pojedynczej operacji testowej.

Zarządzanie danymi i funkcje przyrządu

Oprócz pomiaru gazu, KS30-H3W integruje kilka funkcji operacyjnych przeznaczonych do testów w terenie.

Należą do nich:

• Pomiar w czasie rzeczywistym
• Zarządzanie energią
• Zarządzanie czasem
• Przechowywanie plików
• Ustawianie parametrów
• Obsługa kolorowego ekranu dotykowego
• Graficzny interfejs użytkownika

Informacje pomiarowe można przeglądać bezpośrednio na instrumencie i przechowywać do późniejszego wykorzystania.

KS30-H3W w skrócie

Często zadawane pytania

Co mierzy KS30-H3W?

KS30-H3W jest przeznaczony do pomiaruślad SF₆, tlenu i punktu rosy, z pomiarem N₂ również zgodnie z określoną konfiguracją.

Czy KS30-H3W można stosować zarówno w rozdzielnicach N₂, jak i suchych?

Tak. Instrument zapewniaDolny zakres 0–1% O₂ do zastosowań N₂i aWysoki zakres 0–23% O₂ do zastosowań z suchym powietrzem.

Po co mierzyć śladowy SF₆ w ekologicznych rozdzielnicach?

Gdy jako główny środek izolacyjny używany jest N₂ lub suche powietrze, śladowy pomiar SF₆ może pomóc w zidentyfikowaniu obecności resztkowego lub zanieczyszczającego SF₆ w systemie gazowym.

Jaki jest zakres punktu rosy?

Zakres pomiaru punktu rosy wynosi−80 do +20°C, uchwałą0,1°C.

Czy przyrząd może być używany do testów w terenie?

Tak. KS30-H3W został zaprojektowany jako analizator przenośny i obsługuje zasilanie baterią litową oraz napięciem przemiennym 100–240 V.

W jakich branżach można zastosować KS30-H3W?

Typowi użytkownicy to m.inprzedsiębiorstwa energetyczne, producenci rozdzielnic, firmy wykonujące testy elektryczne, wykonawcy konserwacji i inne organizacje zaangażowane w ekologiczną kontrolę rozdzielnic.
