Obszar zastosowania
„C4” określone w niniejszej instrukcji odnosi się do mieszaniny gazów C4, zazwyczaj z zawartością C4 poniżej 10%. Pompa próżniowa skonfigurowana w tym urządzeniu służy wyłącznie do ewakuacji rurociągu sprzętu; w razie potrzeby można skonfigurować większą jednostkę próżniową.
Urządzenie to nadaje się do odzysku, oczyszczania i napełniania mieszaniną gazów C4 w biurach energetycznych, elektrowniach, podstacjach przesyłowych, zakładach produkcyjnych rozdzielnic wysokiego napięcia, instytutach badań elektrycznych i firmach inżynierii energetycznej. Jest szczególnie przydatne do instalacji i konserwacji na miejscu urządzeń GIS (Gas Insulated Switchgear) 110KV～550KV.
I. Normy odniesienia dla projektowania i produkcji
- Warunki techniczne dla urządzenia do odzysku gazu sześciofluorku siarki — DL/T 662-2009
- Specyfikacja techniczna dla urządzenia do odzysku, napełniania i obróbki SF6 — Q/GDW 470-2010
- Sześciofluorek siarki przemysłowy — GB/T 12022-2006
- Wymagania bezpieczeństwa dla pomp próżniowych — GB 22360-2008
- Zbiorniki ciśnieniowe — GB 150.1~150.4-2011
- Akustyka — Wyznaczanie poziomów mocy akustycznej źródeł hałasu za pomocą ciśnienia akustycznego — Metoda uproszczona z wykorzystaniem powierzchni pomiarowej otaczającej nad płaszczyzną odbijającą — GB/T 3768-1996
- Tabliczki znamionowe — GB/T 13306-2011
- Ogólne warunki techniczne dla pakowania produktów mechanicznych i elektrycznych — GB/T 13384-2008
- Kodeks projektowania dystrybucji sprzętu elektrycznego dla ogólnego sprzętu elektrycznego — GB 50055-2011
- Wymagania bezpieczeństwa dla urządzeń elektrycznych do pomiarów, kontroli i użytku laboratoryjnego — Część 1: Wymagania ogólne — GB 4793.1-1995
- Sprzęt elektryczny maszyn przemysłowych — Część 1: Ogólne warunki techniczne — GB 5226.1-2008
- Wskaźniki graficzne dla pakowania, przechowywania i transportu — GB/T 191-2008
II. Główne funkcje i cechy
Ogólne funkcje
Urządzenie obsługuje pompowanie próżniowe, pomiar próżni, odzysk C4, napełnianie C4 i przechowywanie C4.
System odzysku
- Kluczowy komponent: Bezolejowy kompresor wysokociśnieniowy, z konstrukcją chłodzoną powietrzem dla całego systemu.
- Urządzenia ochronne: Reduktory ciśnienia i wspomagane magnesami zawory elektromagnetyczne są skonfigurowane na wlocie i wylocie systemu odzysku, aby zapobiec uszkodzeniom spowodowanym przekroczeniem dopuszczalnego limitu ciśnienia na wlocie/wylocie kompresora.
System pompowania próżniowego
- Typ pompy: Bezpośrednio połączona pompa próżniowa łopatkowa, charakteryzująca się małymi rozmiarami, brakiem oparów/kapania/wycieków oleju i ostateczną próżnią 10 Pa.
- Urządzenie zapobiegające cofaniu się oleju: Zapobiega cofaniu się oleju z pompy do rozdzielnicy podczas nagłych przerw w zasilaniu lub wyłączeń.
- Wakuometr: Precyzyjny cyfrowy wakuometr do dokładnego pomiaru próżni, łatwy w użyciu.
- Zastosowania: Ewakuacja samego urządzenia, aktywacja próżniowa filtrów i ewakuacja sprzętu elektrycznego (opcjonalnie większa jednostka próżniowa).
System oczyszczania
- Filtry: Importowany precyzyjny filtr pyłowy, filtr osuszający i filtr produktów rozkładu, kontrolujący wielkość cząstek pyłu gazowego poniżej 1 μm i zawartość wilgoci poniżej 40 ppm.
- Technologia regeneracji: Regeneracja z aktywacją cieplną próżniową, umożliwiająca samodzielną regenerację systemu suszenia bez demontażu lub wymiany wkładu filtra.
System napełniania
Obsługuje napełnianie gazem C4 poprzez wyrównywanie ciśnienia lub sprężanie, z możliwością wyboru przez użytkowników w oparciu o rzeczywiste warunki.
System sterowania elektrycznego
- Komponenty: Markowe komponenty elektryczne z funkcjami ochrony przed przełączaniem sekwencji faz, upływem, utratą fazy, przegrzaniem i przekaźnikami termicznymi.
- Projekt: Wielostopniowe sterowanie powiązane, aby zapobiec uszkodzeniu sprzętu w wyniku nieprawidłowej obsługi; niestandardowa ochrona sekwencji faz z napięciem wytrzymującym 500 V dla wysokiej niezawodności.
System bezpieczeństwa
- Potrójne urządzenia ochrony ciśnieniowej zapobiegające eksplozji i uszkodzeniom.
- Uziemienie: Wyposażone w śruby bezpieczeństwa do łatwego uziemienia.
- Struktura: Zamknięta konstrukcja skrzyni, aby odizolować operatorów od wewnętrznych maszyn, zapewniając ochronę przed kurzem, wodą i redukcją hałasu.
System rurociągów
- Rury: Wysokiej jakości rury z czerwonej miedzi o grubości ścianki ≥1,6 mm, ułożone poziomo i pionowo.
- Połączenia: Złącza z czerwonej miedzi używane do spawania na wszystkich zakrętach i połączeniach (nie proste gięcia rozciągane), ze spawaniem impregnowanym srebrem dla wysokiej wytrzymałości i wytrzymałości, zapewniając brak wycieków.
System przechowywania
- Zbiorniki magazynowania gazu: Zaprojektowane, wyprodukowane i przetestowane zgodnie z GB 150 Zbiorniki ciśnieniowe ze stali, każdy z unikalnym numerem certyfikatu wydanym przez władze krajowe.
- Akcesoria: Standardowe manometry i cyfrowy wyświetlacz ciśnienia C4.
System operacyjny

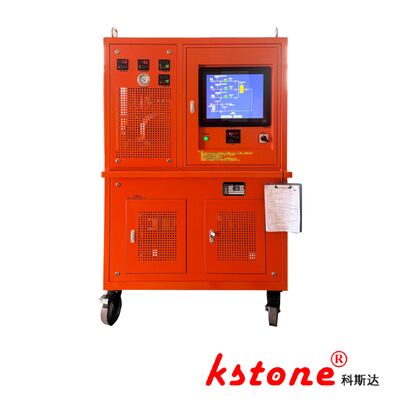

- Sterowanie: Pełna automatyzacja PLC z 15-calowym kolorowym ekranem dotykowym.
- Interfejs: Graficzny interfejs obsługi z wbudowanymi schematami procesu odzysku, obsługujący automatyczną obsługę jednym klawiszem i obsługę ręczną poprzez kliknięcie grafiki urządzenia na schemacie.
- Bezpieczeństwo: Kompleksowa ochrona przed nieprawidłową obsługą, z wskazaniem błędów w czasie rzeczywistym i wskazówkami dotyczącymi rozwiązywania problemów; dostępny tryb języka chińskiego.
-
Schemat systemu automatycznego odzysku C4

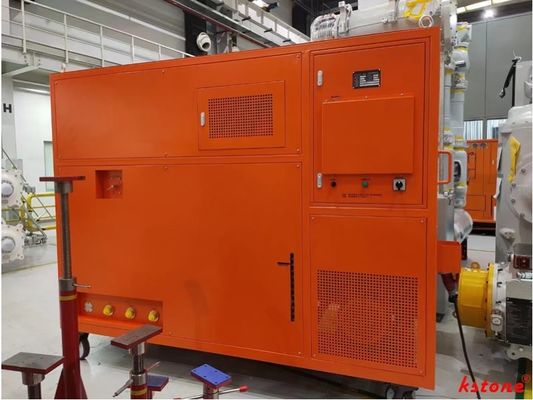

- Struktura: Cała maszyna jest wyposażona w zamkniętą metalową obudowę ochronną, z zarezerwowanymi drzwiami i oknami serwisowymi. Na spodzie zamontowane są duże koła uniwersalne ułatwiające przemieszczanie, a wytrzymałe belki poprzeczne umożliwiają podnoszenie wózkiem widłowym. Odłączane uchwyty podnoszące są zamontowane na czterech rogach góry dla wygodnego podnoszenia.
III. Parametry wydajności urządzenia
| Typ |
Wysokociśnieniowy, chłodzony powietrzem, mobilny |
| Odzysk |
- Ciśnienie początkowe: 0~5MPa
- Ciśnienie końcowe (resztkowe): ≤-0,1MPa
- Wydajność głównego kompresora (krajowy bezolejowy): 30m³/h |
| Napełnianie |
- Ciśnienie napełniania: -0,1~0,8MPa
- Średnia prędkość napełniania: ≥10 m³/h |
| Pompowanie próżniowe |
- Szybkość pompowania: 63 m³/h
- Marka: Laifushi |
| Roczny wskaźnik wycieków |
≤0,5% |
| Jakość gazu C4 |
- Wilgotność: ≤40ppmV
- Zawartość oleju: Brak
- Wielkość cząstek pyłu: ≤0,2μm |
| Pojemnik magazynowy |
- Tryb przechowywania: Gazowy
- Objętość: 400L (konfigurowalna) |
| Pomiar próżni |
Elektroniczny cyfrowy wakuometr |
| Filtr osuszający |
Doładowywany i regenerowalny |
| Tryb pracy |
Automatyczny, z ekranem dotykowym ≥15 cali |
| Zasilanie |
Trójfazowe 3Φ 380V/50Hz |
| Hałas |
≤70 dB(A) |
| Specyfikacja interfejsu |
DN20 |
1. Główne części zamienne i narzędzia:
| Nr seryjny |
Nazwa |
Specyfikacja modelu |
Ilość |
| 1 |
Wąż wysokociśnieniowy |
Wąż gumowy DN20, 10 m, ze złączami samozamykającymi DN20 na obu końcach |
1 szt. |
| 2 |
Wąż do napełniania wysokociśnieniowego |
Opancerzony DN8, 5 m, z zaworem kulowym, złączem cylindrycznym w standardzie chińskim i adapterem do urządzenia odzysku |
1 szt. |
| 4 |
Bęben kablowy |
4-żyłowy miedziany kabel zasilający (10 m, średnica przewodu skonfigurowana przez moc urządzenia) |
1 zestaw |
| 5 |
Narzędzia specjalne |
1×klucz DN20, 1×adapter gwintu męskiego M36×2 na gwint żeński M20×1,5 |
1 zestaw |
| 6 |
Pudełko z akcesoriami |
Do kluczy, złączy itp. |
1 szt. |
2. Parametry wydajności głównych komponentów
| Komponent |
Parametry |
Wartość |
| Sprężarka SF6 |
- Typ: Bezolejowe smarowanie, chłodzone powietrzem
- Teoretyczna wydajność: 30 m³/h
- Maks. ciśnienie wylotowe: 5 MPa
- Dopuszczalne ciśnienie wylotowe: 4,7 MPa
- Min. ciśnienie ssania: 53 kPa
- Maks. ciśnienie ssania: 0,2 MPa
- Maks. temperatura wylotowa: 130℃
- Moc: 11 kW
- Zasilanie: 3Φ 380V 50Hz |
- - - |
| Pompa próżniowa z bezpośrednim połączeniem (Laifushi) |
- Szybkość pompowania: 63 m³/h
- Ostateczna próżnia: ≤10 Pa
- Smar: PRO100
- Moc: 2,2 kW
- Zasilanie: 3Φ 380V 50Hz |
- - - |
| Pojemnik (krajowa stal węglowa) |
- Kategoria: Klasa II
- Ciśnienie projektowe: 5 MPa
- Temperatura projektowa: 100℃
- Objętość: 400L |
- - - |
| Cyfrowy wakuometr |
Krajowa |
- - - |
| Zawór |
Amerykański TONE |
- - - |
| Sprężarka próżniowa |
Krajowa |
20 m³/h |
| PLC |
Yiwei |
- - - |
| Ekran dotykowy |
Warunki pracy Kunlun |
- - - |
3m-novec-4710-gaz-izolacyjny
Introdukcja
3M™ Novec™ 4710 Gaz izolacyjny jest zrównoważoną alternatywą dla sześciofluorku siarki (SF6) do sprzętu elektrycznego
izolacji i gaszenia łuku. Oferuje doskonałe właściwości dielektryczne, szeroki zakres pracy
temperatury i znaczne zmniejszenie wpływu na środowisko w porównaniu do SF6. Gaz Novec 4710 jest nie-
palny i ma szeroki margines bezpieczeństwa dla pracowników, gdy jest używany zgodnie z przeznaczeniem. To
SF6 alternatywa ma również ważne właściwości środowiskowe, takie jak niski potencjał globalnego ocieplenia (GWP) w przypadku
zmieszany z gazami obojętnymi i zerowy potencjał niszczenia warstwy ozonowej (ODP). Gaz Novec 4710 w czystej postaci ma względną
wytrzymałość dielektryczną dwa razy większą niż SF6 przy danym ciśnieniu.
On 20 grudnia 2022 r. firma 3M ogłosiła, że zaprzestanie produkcji 58 produktów z per/polifluoroalkilowych substancji (PFAS), w tym perfluoroisobutyronitrylu (C4F7N, 3M Novec 4710) i perfluoropentanonu (C5F10, 3M Novec 5110), do końca 2025 r., aby zmniejszyć lub wyeliminować wpływ PFAS na klimat, środowisko i zdrowie ekologiczne.
KSTONE jest wiodącym przedsiębiorstwem w Chinach, które opracowuje instrumenty i sprzęt związane z C4 i C5; i ma precyzyjną współpracę z 3M i chińskimi producentami C4 lub C5;
