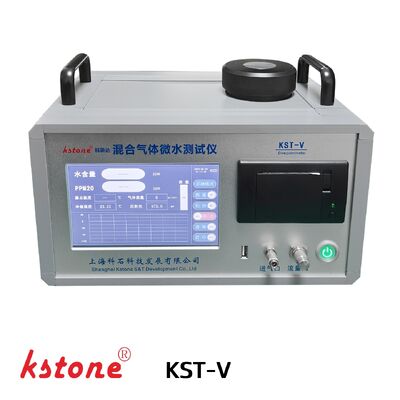

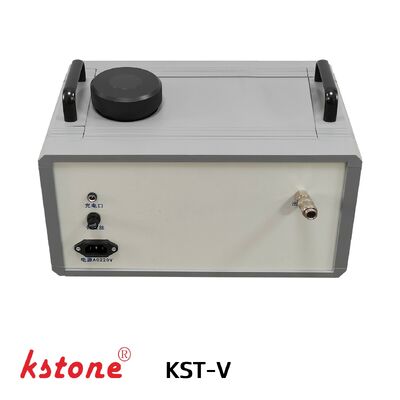

Wysoce precyzyjny przenośny automatyczny analizator punktu rosy SF6 z technologią lustra chłodzonego dla systemów GIS i SF6

Analizator punktu rosy z chłodzeniem lustrzanym KST-V SF6 jest precyzyjnym przyrządem do pomiaru wilgotności, zaprojektowanym specjalnie do systemów gazowych SF6, sprzętu GIS i zastosowań związanych z konserwacją instalacji elektrycznych wysokiego napięcia.

Analizator wykorzystuje zasadę pomiaru zwierciadlanego, zapewniając bardzo dokładne i stabilne wyniki pomiarów punktu rosy oraz doskonałą długoterminową niezawodność. W porównaniu z konwencjonalnymi czujnikowymi miernikami punktu rosy, metoda z chłodzonym lustrem zapewnia wyższą dokładność pomiaru, doskonałą powtarzalność i zmniejszony dryf w czasie.

Przyrząd obsługuje w pełni automatyczne pomiary ciągłe i automatyczne cykle ogrzewania/rozmrażania lustra, zapewniając stabilną pracę w warunkach testów terenowych.

Wyposażony we wbudowaną baterię litową, cyfrowy przepływomierz i inteligentny system sterowania, KST-V nadaje się do analizy wilgotności gazu SF6 na miejscu w podstacjach, konserwacji rozdzielnic GIS, systemów odzyskiwania gazu i kontroli zakładów energetycznych.

Analizator działa w oparciu o zasadę pomiaru punktu rosy w chłodnym zwierciadle.

Gdy temperatura gazu spadnie poniżej temperatury nasycenia pary wodnej pod pewnymi warunkami ciśnienia, wilgoć zawarta w gazie skrapla się na powierzchni lustra. Odbite światło zmienia się w wyniku rozproszonego odbicia spowodowanego kondensacją, a system czujników optycznych wykrywa tę zmianę.

Inteligentny system sterowania analizuje zarówno sygnały optyczne, jak i temperaturowe, aby dokładnie obliczyć temperaturę punktu rosy badanego gazu.

Po wykryciu tworzenia się rosy przyrząd automatycznie podgrzewa powierzchnię lustra do momentu zniknięcia kondensacji, a następnie rozpoczyna nowy cykl chłodzenia w celu ciągłego, automatycznego pomiaru.

Poniżej 0°C zmierzony punkt rosy nazywany jest punktem szronu.

• Precyzyjna technologia pomiaru zwierciadlanego
• Zaprojektowany specjalnie do analizy wilgotności gazu SF6
• W pełni automatyczny pomiar ciągły
• Automatyczny cykl ogrzewania i rozmrażania lustra
• Wysoka stabilność pomiaru przy minimalnym dryfie
• Cyfrowy wyświetlacz przepływomierza
• Podwójne jednostki wyświetlacza: °C i ppm
• Wbudowany akumulator litowy wielokrotnego ładowania
• Przenośna, kompaktowa konstrukcja do pracy w terenie
• Nadaje się do GIS i konserwacji instalacji elektrycznych wysokiego napięcia

• Badanie wilgotności rozdzielnic GIS
• Analiza jakości gazu SF6
• Konserwacja podstacji wysokiego napięcia
• Systemy odzyskiwania i napełniania gazu SF6
• Kontrola zakładu energetycznego
• Uruchomienie urządzeń izolowanych gazem
• Konserwacja zapobiegawcza sprzętu elektrycznego SF6

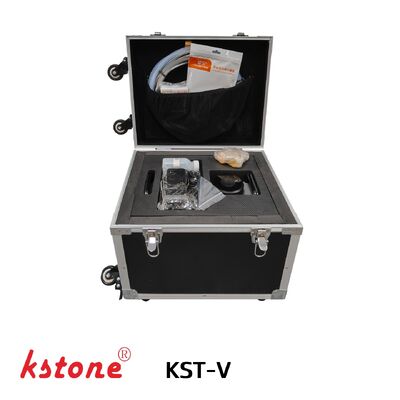

• Analizator punktu rosy KST-V
• Zasilacz
• Wąż do pobierania próbek
• Szybkozłącza samouszczelniające
• Instrukcja obsługi
• Futerał do przenoszenia

• Zawór redukcyjny ciśnienia SF6
• Wąż do pobierania próbek ze stali nierdzewnej
• Dodatkowe szybkozłącza
• Zewnętrzny moduł filtra gazu
• Usługa kalibracji

Technologia chłodzonych luster zapewnia bezpośredni, fizyczny pomiar punktu rosy z większą dokładnością, lepszą powtarzalnością i długoterminową stabilnością w porównaniu z konwencjonalną technologią czujników polimerowych.

Tak. KST-V został specjalnie zaprojektowany do urządzeń GIS, systemów gazowych SF6 i zastosowań związanych z konserwacją instalacji elektrycznych wysokiego napięcia.

Tak. Analizator obsługuje zarówno temperaturę punktu rosy (°C), jak i wyświetlanie zawartości wilgoci w ppm.

Tak. Wbudowana bateria litowa 24 V zapewnia ponad 8 godzin ciągłej pracy, dzięki czemu nadaje się do testów na zewnątrz i na miejscu.
