SF6 N2 C4F7N Urządzenie do mieszania układu gazowego

Im Online Czat teraz

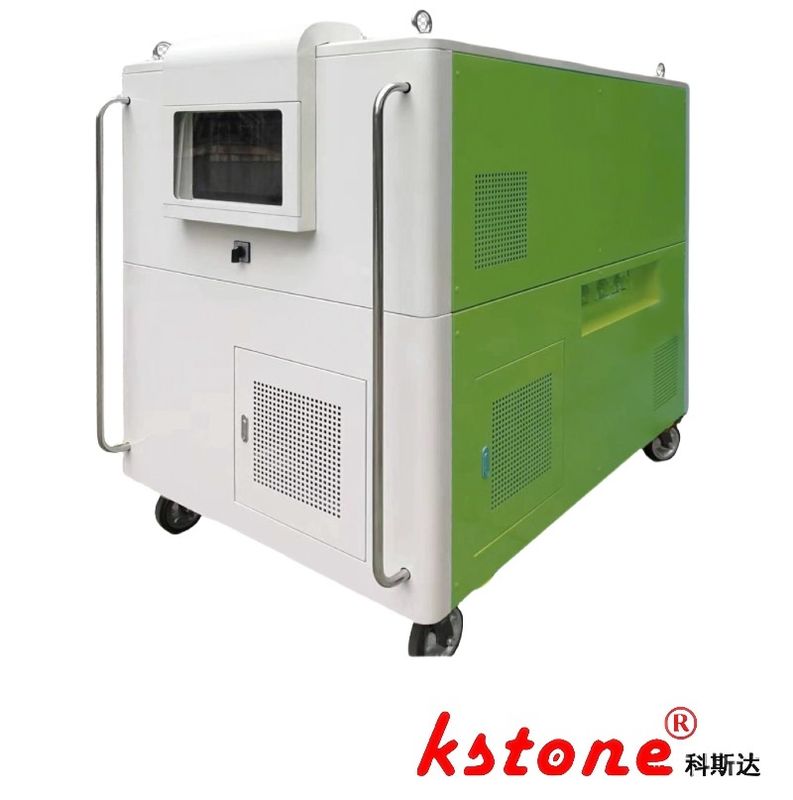

SF6 N2 C4F7N Urządzenie do mieszania układu gazowego

SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade
SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade
video play

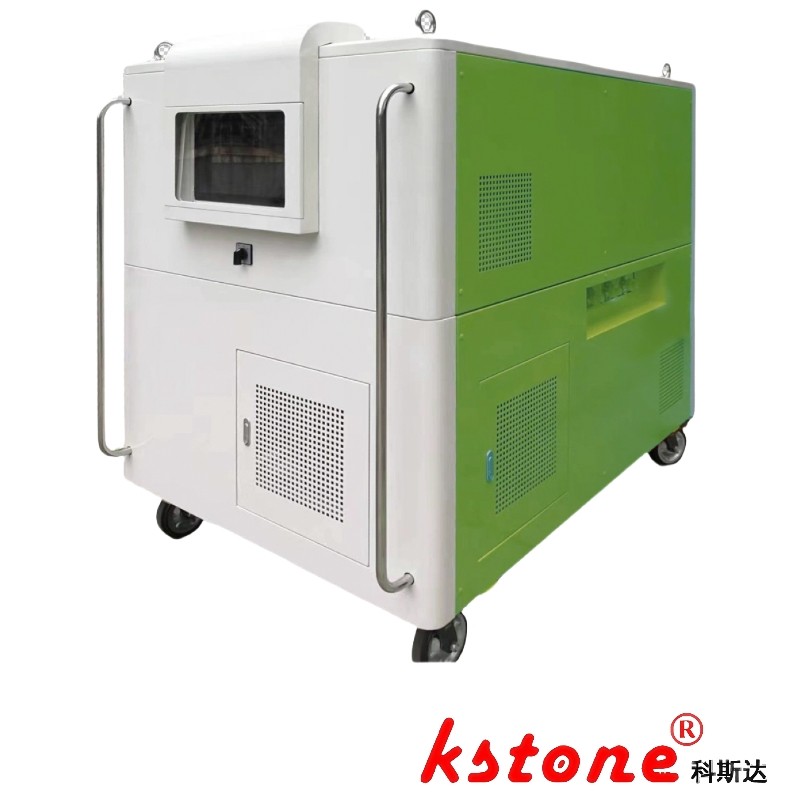

Duży Obraz :  SF6 N2 C4F7N Urządzenie do mieszania układu gazowego

Szczegóły Produktu:
Miejsce pochodzenia: Szanghaj
Nazwa handlowa: KSTONE
Orzecznictwo: ISO9000
Numer modelu: KSLF-28/30WY20/NZ
Zapłata:
Minimalne zamówienie: 1
Cena: $2000-$100000
Szczegóły pakowania: Karton / Drewniane Pudełko
Czas dostawy: 60 DNI
Zasady płatności: T/T
Możliwość Supply: 100
Szczegółowy opis produktu
Evacuation Pressure: ≤1mbar Pressure Range: 0-10 bar
Operating Temperature: -20°C to +50°C Product Type: Recovery Equipment
Gas Purification System: Three-stage filtration system Storage Temperature: -40°C to +70°C
Vacuum Pump: Double-stage rotary vane pump Capacity: 1000 kg
Podkreślić:

System mieszania gazu SF6

,

System mieszania gazu C4F7N

,

Urządzenie do mieszania gazów SF6

System mieszania gazów KSLF-28/30WY20/NZ SF6/N2/C4F7N Roztwór mieszania

Przegląd systemu

Ta jednostka mieszania gazu klasy przemysłowej została zaprojektowana do napełniania mieszaniny SF6/N2, wspierając aplikacje takie jak mieszanie SF6/CF4, SF6/AIR i C4F7N/CO2.Jest zoptymalizowany dla inicjatyw ochrony środowiska w Chinach.urządzenie integruje funkcje pompowania próżniowego, precyzyjnego mieszania gazu i ładowania za pośrednictwem układu sprężarki tłokowej, modułu filtracyjnego,i inteligentnych zaworów sterujących.

Tabela konfiguracji technicznej

Składnik Sprężarka SF6 Kompresor N2 Kompresor do ładowania gazu mieszanego
Rodzaj Zestaw tłokowy chłodzony powietrzem Zestaw tłokowy chłodzony powietrzem Zestaw tłokowy chłodzony powietrzem
Teoretyczny przepływ 14 m3/h 14 m3/h 30 m3/h
Maksymalne ciśnienie rozładowania 2 MPa 2 MPa 5 MPa
Dopuszczalne ciśnienie robocze 1 MPa 1 MPa 1 MPa
Zakres ciśnienia ssania 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa
Maksymalna temperatura rozładowania 130°C 130°C 130°C
System smarowania Pozbawione oleju Pozbawione oleju Pozbawione oleju
Wskaźnik mocy 2.2 kW (3Φ 380V 50Hz) 2.2 kW (3Φ 380V 50Hz) 11 kW (3Φ 380V 50Hz)
Pompy próżniowe Prędkość pompowania 54 m3/h - -
Najwyższa próżnia ≤ 10 Pa (smarowane olejem PRO-200) - -

Zdolności operacyjne

  • Precyzja mieszania gazu: osiągnięcie tolerancji stosunku 3: 7 SF6/N2 w zakresie ±1,5%
  • Zastosowania środowiskowe: obsługuje mieszaniny gazowe o niskim GWP dla urządzeń rozdzielczych GIS
  • Funkcje systemu: pompowanie próżniowe (≤10Pa), dynamiczne mieszanie gazów, ładowanie pod wysokim ciśnieniem (do 5MPa)

Specyfikacje urządzeń

Parametry Specyfikacja
Kod wzoru KSLF-28/30WY20/NZ
Nominalna zdolność mieszania 10 Nm3/h
Stosowane mieszaniny gazowe SF6/N2, SF6/CF4, C4F7N/CO2, itp.
System sterowania PLC z interfejsem dotykowym
Dokładność filtracji 0.1 μm (cząstki) / 3 ppm (wilgoć)
Wymiary (L×W×H) 1800 × 1000 × 1500 mm
Zasilanie 3Φ 380V 50Hz, łącznie 15,4 kW
