SF6 N2 C4F7N Urządzenie do mieszania układu gazowego

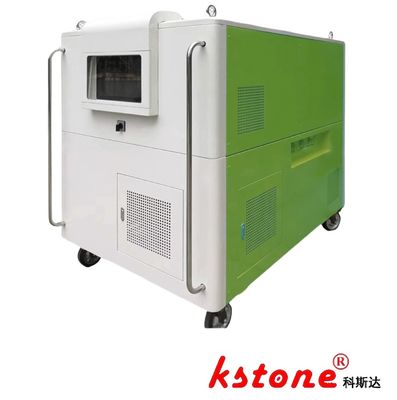

Duży Obraz : SF6 N2 C4F7N Urządzenie do mieszania układu gazowego

Szczegóły Produktu:

Miejsce pochodzenia:	Szanghaj
Nazwa handlowa:	KSTONE
Orzecznictwo:	ISO9000
Numer modelu:	KSLF-28/30WY20/NZ

Zapłata:

Minimalne zamówienie:	1
Cena:	$2000-$100000
Szczegóły pakowania:	Karton / Drewniane Pudełko
Czas dostawy:	60 DNI
Zasady płatności:	T/T
Możliwość Supply:	100

Kontakt

Szczegółowy opis produktu

Nominalna pojemność mieszania:	10 nm³/h	Obowiązujące mieszanki gazu:	SF6/N2, SF6/CF4, C4F7N/CO2 itp.
System sterowania:	Oparte na PLC z interfejsem ekranu dotykowego	Dokładność filtracji:	0,1 μm (cząstki cząstkowe) / 3ppm (wilgoć)
Wymiary (dł. × szer. × wys.):	1800 × 1000 × 1500 mm	Zasilacz:	3φ 380 V 50 Hz, łącznie 15,4 kW
Podkreślić:	System mieszania gazu SF6 , System mieszania gazu C4F7N , Urządzenie do mieszania gazów SF6

System mieszania gazów KSLF-28/30WY20/NZ SF6/N2/C4F7N Roztwór mieszania

Przegląd systemu

kstonejest zalecanym producentem urządzeń gazowych mieszanych dla China State Grid, zgodnie z dokumentem 2022 (290).

Ta jednostka mieszania gazu klasy przemysłowej została zaprojektowana do napełniania mieszaniny SF6/N2, wspierając aplikacje takie jak mieszanie SF6/CF4, SF6/AIR i C4F7N/CO2.Jest zoptymalizowany dla inicjatyw ochrony środowiska w Chinach.urządzenie integruje funkcje pompowania próżniowego, precyzyjnego mieszania gazu i ładowania za pośrednictwem układu sprężarki tłokowej, modułu filtracyjnego,i inteligentnych zaworów sterujących.

Tabela konfiguracji technicznej

Składnik	Sprężarka SF6	Kompresor N2	Kompresor do ładowania gazu mieszanego
Rodzaj	Zestaw tłokowy chłodzony powietrzem	Zestaw tłokowy chłodzony powietrzem	Zestaw tłokowy chłodzony powietrzem
Teoretyczny przepływ	14 m3/h	14 m3/h	30 m3/h
Maksymalne ciśnienie rozładowania	2 MPa	2 MPa	5 MPa
Dopuszczalne ciśnienie robocze	1 MPa	1 MPa	1 MPa
Zakres ciśnienia ssania	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa
Maksymalna temperatura rozładowania	130°C	130°C	130°C
System smarowania	Pozbawione oleju	Pozbawione oleju	Pozbawione oleju
Wskaźnik mocy	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Pompy próżniowe	Prędkość pompowania 54 m3/h	-	-
Najwyższa próżnia	≤ 10 Pa (smarowane olejem PRO-200)	-	-

Zdolności operacyjne

Dokładność mieszania gazu: osiągnięcie tolerancji stosunku 3: 7 SF6/N2 w zakresie ±0,5%
Zastosowania środowiskowe: obsługuje mieszaniny gazowe o niskim GWP dla urządzeń rozdzielczych GIS
Funkcje systemu: pompowanie próżniowe (≤10Pa), dynamiczne mieszanie gazów, ładowanie pod wysokim ciśnieniem (do 5MPa)

Specyfikacje urządzeń

Parametry	Specyfikacja
Kod wzoru	KSLF-28/30WY20/NZ
Nominalna zdolność mieszania	10 Nm3/h
Stosowane mieszaniny gazowe	SF6/N2, SF6/CF4, C4F7N/CO2, itp.
System sterowania	PLC z interfejsem dotykowym
Dokładność filtracji	0.1 μm (cząstki) / 3 ppm (wilgoć)
Wymiary (L×W×H)	1800 × 1000 × 1500 mm
Zasilanie	3Φ 380V 50Hz, łącznie 15,4 kW
